电路设计如何降低esd静电,解决方法分享-KIA MOS管
信息来源：本站 日期：2025-05-09
使用钳位二极管：
钳位二极管最常用于集成电路中，以?；て骷馐蹺SD的损坏。微控制器、数字信号控制器和处理器通常具有内部的ESD钳位二极管。如果低成本控制器内部没有钳位二极管，可以在外部添加一个钳位二极管，通常用于?；け喑桃藕透次灰?。

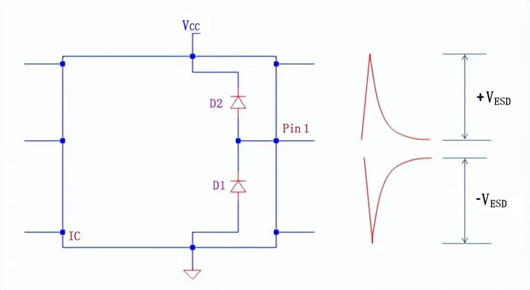

IC固有的ESD钳位二极管
正常工作时，假设引脚1的电压预计在0-3.3V之间，D1和D2不会干扰。假设高电平为3.3V，则D1反偏不导通，另一方面D2也是不导通的，因为阴极连接到VCC，引脚的高电平等于VCC。当引脚1中的电压为0时，D2反向偏置，D1无偏置。
当存在由ESD引起的高压尖峰时，二极管会导通。例如：尖峰非常高，D2将正向偏置，尖峰将转移到VCC，从而?；C的内部组件。当存在非常高的负尖峰时，D1将传导并将尖峰转移到地面。
这里必须要了解清楚使用的IC是否具有保护。如果没有的话，就在外部添加钳位二极管。如下图所示：

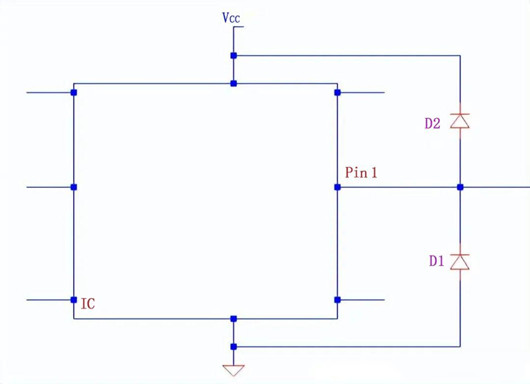

在外部添加钳位二极管
如果打算在IC的所有引脚中都添加钳位二极管的话，那是肯定不行，而且成本也会很高。通常来说，在产品制造并放入外壳后，IC将不能再用，钳位二极管需要实现的特性引脚比较少。当然钳位二极管可以用硅二极管或者肖特基二极管。
使用瞬态电压抑制器
瞬态电压抑制器是快速作用的钳位二极管，不是普通的PN二极管，例如上面的钳位二极管。
TVS在作用和功能方面和钳位二极管差不多。一旦达到其击穿电压，器件就会钳位，否则为开路。

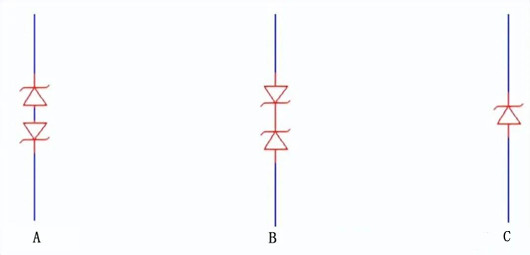

下图显示了常见的TVS符号，图A、B为双向TVS，C为单向TVS。双向TVS可以阻止ESD正向或负向尖峰。另一方面，单向的只能抑制一个定向尖峰。
使用齐纳二极管
使用齐纳二极管作为ESD?；び氲ハ騎VS原理相同，齐纳二极管的缺点是不如TVS快，并且考虑到TVS相同的尺寸，只能处理较小的能量，需要更大的齐纳二极管来承受能量，但是会占用PCB的空间，成本也会更高。
合理布局和布线：
在PCB设计中，合理的布局和布线可以减少ESD的影响。高频信号线应远离敏感元件，地线应尽量短且宽，以确保地电位的稳定。此外，使用屏蔽措施，如金属外壳或屏蔽材料包裹敏感电路，也可以隔绝外部干扰。
选择合适的元件：
在抗干扰设计中，选择合适的电容和电感、使用抗干扰元件（如共模扼流圈、TVS二极管等）也是非常重要的。这些元件可以有效抑制高频噪声，提高电路的抗干扰能力。
