电动汽车逆变器的作用,工作原理图-KIA MOS管
信息来源：本站 日期：2025-04-30
逆变器将直流电（如由电池、蓄电瓶产生）转变成交流电（如220V,50Hz正弦波），它也被用于不间断电源，电机控制和有源电力过滤。电动汽车逆变器会智能调节幅值和频率，频率控制电动汽车的速度，幅值控制汽车的动力大小。
电动汽车逆变器对功率密度具有很髙的要求。具有效率高、功率密度高、功率因数高等显著优点的永磁电机及其控制技术，以及基于低损耗大功率IGBT模块的高功率密度电力电子集成技术被车用电机驱动系统广泛采用。

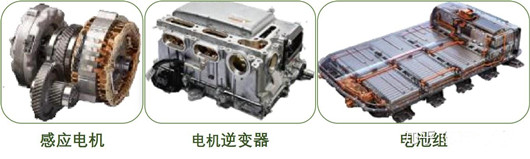

电动汽车使用的电动机是使用交流电来驱动的，通过改变交流电的频率和幅值，可以调节电动机的转速和动力。
驱动电压的频率越高，电动机的转速就越快，驱动电压的幅值越大，电动机的动力就越强。然而，交流电是没有办法存储的，新能源汽车的电池中存储的是直流电，没有办法直接用于交流电机的驱动，因此需要一个转换器，将汽车电池组中的直流电转变为电动机可以利用的交流电。

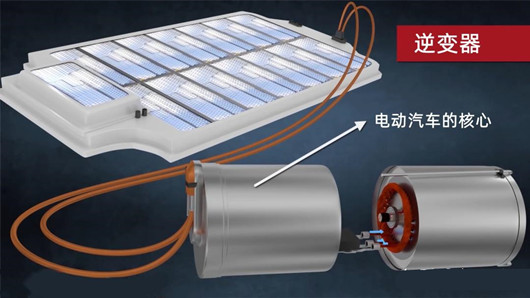

逆变器充当了这个转换器，通过调节输出电压的频率和幅值，电动汽车的速度和动力得到有效控制，车辆得以平稳运行。逆变器输出交流电的品质决定了电动汽车行驶的舒适度，并且逆变器的效率很大程度上决定了电动汽车整体的效率，因此，逆变器是电动汽车的核心。

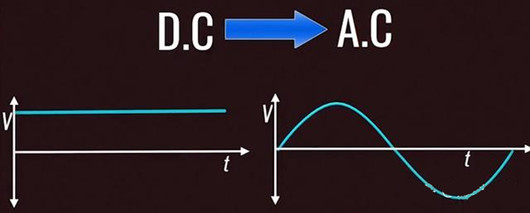

电动汽车逆变器的工作原理是将电池的直流电（DC）转换为驱动电机所需的交流电(AC），通过高频开关控制与波形调制实现高效能量转换。
直流输入与开关控制
输入信号包括直流电源（如电池）、使能信号（控制启动/停止）及脉宽调制（PWM）信号。
核心组件：如IGBT或MOSFET等半导体开关器件，通过PWM信号控制高频通断，形成交流方波。例如，全桥逆变电路中，两组开关交替导通，产生正负交替的电压。
波形调制与滤波
正弦波逼近：通过调整PWM信号的占空比，使方波的平均值接近正弦波。例如，减少每个方波周期的时间可使输出波形更平滑。
滤波处理：利用LC电路（电感与电容）滤除高频谐波，输出接近纯净的正弦交流电。
动态控制与反馈
根据电机负载需求（如转速、扭矩），实时调整PWM信号的频率和幅值。
输出电压反馈机制可稳定输出，防止过压或欠压。
能量双向流动
电机制动回馈：在减速或制动时，逆变器可反向工作，将电机产生的交流电整流为直流回充至电池，提升能效。
