移动电源电路,原理图详解-KIA MOS管
信息来源：本站 日期：2025-04-29
移动电源的工作原理是将电能存储在内置电池中，然后通过适当的电压和电流输出，为电子设备提供所需的电能。
常见的移动电源内部有充电管理系统，该系统能够根据电池的电压自动调节充电电流，包括预充、恒压充电和浮充等过程。组成部分包括外壳、电路板和电芯。电路板的功能是调整输入和输出的电流，防止设备损坏，而电芯则负责存储电能。

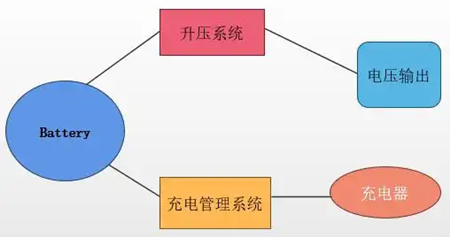

充电放电过程如图所示，在经过充电器将220V电压转换为直流电，充电储能在电池里面，再给设备充电，经过升压系统，输出设备所需电压进行充电。
主要电路结构：
1、输入充电控制电路，这个电路管理外部电源的输入，确保充电过程的安全和稳定。
2、输出DC/DC转换电路将电芯的电压转换为适合各种数码设备的电压。
3、充电指示电路，它主要负责充电宝的充电状态现实。
4、电池电量检测显示电路，这个显示充电宝的剩余电量。
5、充电指示电路，显示充电的状态。
6、电池保护和智能管理电路，包括过充?；?、过放保护、过温?；さ?。
7、升压系统，有的采用DC-DC的升压方式，将电芯的电压升高到适合设备充电的电压。
8、充电管理系统，智能IC监控整个充电过程，确保充电过程的安全和高效。
9、锂芯容量指示电路，显示剩余电量。
10、电芯?；さ缏?，包括过充保护、过放?；ぁ⒐卤；さ?。

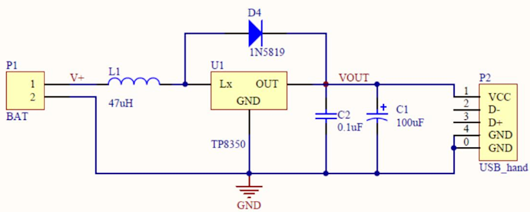

如图是一个升压电路，P1可接入一节1.5V（或多节并联）干电池，通过TP8350升压为5V的标准USB供电电压，用于手机、MP3、MP4等数码产品供电或充电。

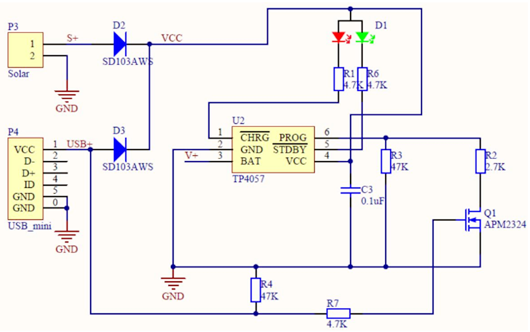

下图是一个采用TP4057控制的锂电池充电电路，P3可接入太阳能电池板，看电路参数应该为接入标称为6V的太阳能电池板，P4是标准的USB供电口，可接入数码备用电源。二极管D2、D3为防反灌二级管D1为双色发光二极管，显示充电状态。TP4057的第三脚接锂电池（4.2V）的正极，2脚接锂电池负极。
