电动自行车控制器,控制器电路分享-KIA MOS管
信息来源：本站 日期：2025-04-28

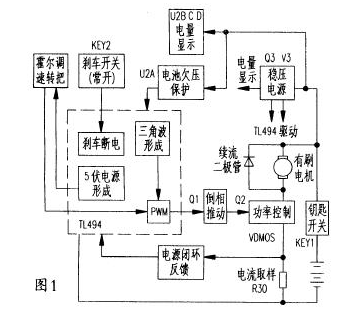

有刷控制器电路方框图：
电路原理：

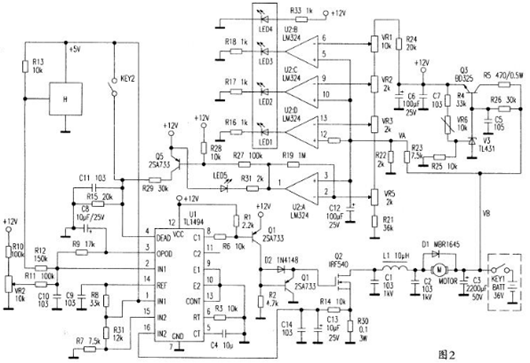

电路原理图2所示，该控制器由稳压电源电路、PWM产生电路、电机驱动电路、蓄电池放电指示电路、电机过流及蓄电池过放电保护电路等组成。
稳压电源 由V3（TL431），Q3等元件组成，从36V蓄电池经过串联稳压后得到+12V电压，给控制电路供电，调节VR6可校准+12V电源。
PWM电路 以脉宽调制 器TL494为核心组成。R3、C4与内部电路产生振荡，频率大约为12kHz。
H是高变低型霍尔速度控制转把，由松开到旋紧时，其输出端可得到4V—1V的电压。该电压加到TL494的②脚，与①脚电压进行比较，在⑧脚得到调宽脉冲。②脚电压越低，⑧脚输出的调宽脉冲的低电平部分越宽，电机转速越高，电位器VR2用于零速调节，调节VR2使转把松开时电机停转再过一点。
电机驱动电路 由Q1、Q2、Q4等元件组成。电机MOTOR为永磁直流有刷电机。TL494的⑧脚输出的调宽脉冲，经Q1反相放大驱动VDMOS管Q2。TL494的⑧脚输出的调宽脉冲低电平部分越宽，则Q2导通时间越长，电机转速越高。D1是电机续流二极管，防止Q2击穿。TL494的⑧脚输出低电平时，Q1、D2导通，Q4截止，Q2导通；TL494的⑧脚输出高电平时，Q1、D2截止，Q4导通，迅速将Q2栅极电荷泄放，加速Q2的截止过程，对降低Q2温度有十分重要的作用。
蓄电池放电指示电路 由LM324组成四个比较器，12V由R24、VR1、VR4、VR3、VR5、R21分压形成四个不同基准电压分别加到四个比较器的反相端。蓄电池电压经R23和R22分压加到每个比较器的同相端，该电压和蓄电池电压成比例。VA=VB*R22/（R22+R23）。当蓄电池电压不低于38V时，LED1、LED2、LED3均点亮；当电池电压低于38V时，LED3熄灭；当电池电压低于35V时，LED2熄灭；当电池电压低于33V时，LED1熄灭，此时应给电池充电。调节VR1、VR4、VR3可分别设定LED3、LED2、LED1熄灭时的电压。LED4用作电源指示，LED5用作欠压切断控制器输出指示。
蓄电池过放电保护 当蓄电池放电到31.5V时.LM324的①脚输出低电平，三极管Q5导通，约5V电压加到TL494的死区控制端④脚。该脚电位≥3.5V，就会迫使TL494内部调宽脉冲输出管截止，从而使三极管Q1、Q2截止，电机停止运转，蓄电池放电停止，进入电池保护状态。此时LED5点亮，指示出该状态。VR5用于设定电池保护点电压。
电机过流保护 R30为电机电流取样电阻，当过流时，取样电压经R14加到TL494的⑩脚。当⑩脚电位高于⑩脚电位时，TL494内部运放2输出高电平，迫使TL494内部调宽脉冲输出管截止，从而使Q1、Q2截止，电机停止运转，从而保护了电机。
制动保护 当刹车制动时，KEY2接通.5V电压加到TL494的死区控制端④脚，迫使TL494内部调宽脉冲输出管截止，从而使Q1、Q2截止，电机停止运转，实施制动保护。
