保护电路是电子设备中不可或缺的部分，负责确保电路在异常情况下不受损害。
短路保护
短路保护是指当电路系统中发生短路情况时，及时断开闭合电路，以保护后续各个器件的安全。短路是指电源的正负极直接相连，绕过了负载，导致电流急剧增大。短路保护装置会监测电路中的电流变化，一旦检测到异常大电流，会迅速切断电路，防止对电源、线路和电气设备造成严重冲击。
过压保护
过压保护是指当供电电压超过额定电压时，自动断开供电回路以保护电路。常见的过压保护方式是使用齐纳二极管，当输入电压超过设定值时，齐纳二极管会导通，将输出电压限制在安全范围内。
过载保护
过载保护则是针对电路中的负载功率过大，超过额定电流值的情况。过载保护装置会持续监测负载电流的大小，当发现电流超过额定值时，会采取措施切断电路或降低负载功率，以保护设备和线路免受过载电流的长期影响而损坏。
防反接保护
防反接保护是为了防止电源正负极接反导致设备损坏。防反接设计通常在电源输入前级将电源整流至确定的极性再接入后级，或者在反接时自动关断电路。
过压保护
过压保护是指供电电压超过额定的电压时自动断开供电回路的一种保护电路。在电子电路设计中，常见的保护方式是使用齐纳二极管的过压保护。

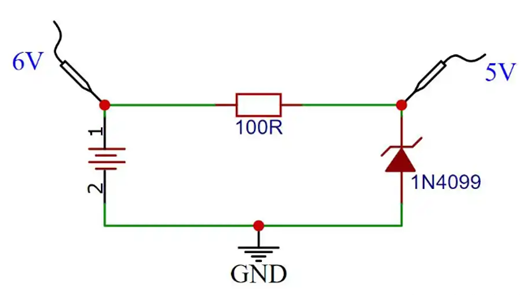

1N4099是一个6.8V的二极管，如果输入超过6.8V，输出将被钳位在6.8V左右。
防反接保护

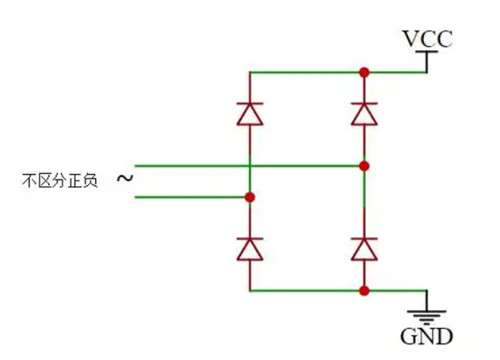

很多电子元器件是不允许电源正负极反接的，在设计完成的电路板中，外部接口如果没有防反接设计，用户在使用的时候很容易将正负极接错导致器件烧毁造成财产损失。防反接设计电路的原理就是在电源输入的前级将电源整流至确定的极性再接入固定的后级。

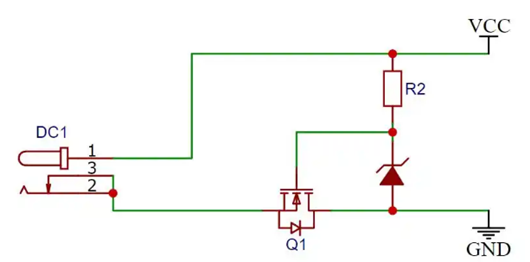

还有一种防反接方式是当电源反接时自动关断，如图所示：
这种电路使用MOS管关断，由于MOS管的寄生二极管压降较小，在正常使用时能够承受更大的电流。
