LED驱动电路的原理是将输入的交流电（AC）转换为直流电（DC），并通过特定的电路设计确保LED在最佳状态下工作。
实际使用中，大多数的LED产品都是使用交变电源作为LED驱动电路的电源输入，通过驱动电路变成稳压输出形式或者恒流输出形式的一种电路。
LED驱动电路，根据电路的驱动原理，可以划分为两大类：一类为线性驱动电路，一类为开关型驱动电路。
LED驱动电路的主要功能包括输入滤波、整流、功率因数校正（PFC）、电压或电流调整等步骤。
LED驱动电路的工作原理是将输入的交流电压通过整流器整流成直流电压，然后通过滤波器将直流电压进行滤波，以保证输出电流的稳定性和平滑性。接下来，通过驱动器将直流电压转换为适合LED的恒流电源，并控制LED的亮度。驱动器可以采用各种不同的电路和元件，如晶体管、运放、PWM控制器等，以实现电流的调节和控制。

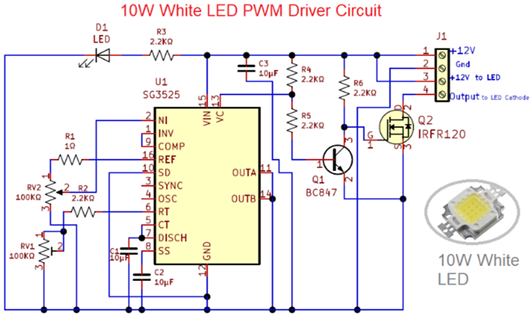

10W白光LED PWM驱动电路图
使用IC SG3525A设计的简单且易于构建的10W白光LED PWM驱动电路。 On Semiconductor 的 IC SG3525A 是一款脉宽调制器控制电路，用于设计所有类型的开关电源时，可提供更高的性能和更少的外部部件数量。
IC SG3525A 的工作电压范围为 8.0V 至 35V。它可以在 100Hz 至 40KHz 范围内振荡输出频率，适合大多数LED 驱动电路设计。它具有锁存 PWM 功能以防止出现多个脉冲。该 IC 采用 SMD 和 THT 封装。
IC SG3525 用作 10W 白光 LED PWM 驱动器。这里振荡器频率范围 (fosc) 由振荡器定时电阻器 RT 和振荡器定时电容器 CT 的值决定。
在此LED 驱动电路中，一个 10 瓦白光 LED 以 +12V 连接到 LED 引脚并输出到 LED 阴极。 MOSFET IRFR120 充当开关器件，根据 VC 引脚的输出通过 Q1 晶体管驱动 LED。在该电路中，通过改变 RV1 和 RV2 的值，我们可以调节 10W LED 的调光和亮度水平。
PWM白光LED驱动电路图
以下是使用 Analog devices 的 IC LT3491 和 IC LTC6992 设计的简单PWM白光 LED 驱动器电路。 LT3491 是固定频率升压 DC-DC 转换器，专门设计用于通过锂离子电池驱动多达 6 个串联的白色 LED 。 LTC 6992 是一款硅振荡器，具有易于使用的模拟压控脉宽调制 (PWM) 功能。
LT3491 可以用 3 V 电源驱动白光 LED，它具有内部肖特基二极管，并且还具有单引脚调光和关断功能。该 IC 的内部开关频率为 2.3MHz。它可以在 2.5V 至 12V 的输入电源范围内工作。它仅需要 1 μF 输出电容器。该 IC 采用 6 引脚 DFN 封装和 8 引脚塑料 SC70 封装。
该电路旨在通过锂离子电池电源驱动四个小型白光 LED，我们可以通过改变 IC LTC6992 的 PWM 或改变 R3 电阻器的值来调暗 LED 亮度。四个白色 LED 与 LED 引脚 5 和 Q1 MOSFET 漏极引脚连接，Si2302 的栅极端子与 LT3491 的 CTRL 引脚和 LTC6992 的 PWM 输出引脚连接。
IC LTC6992 将 PWM 从简单的 0V 振荡至 1V 模拟输入，这里 MOD 引脚通过 R1 和 RV1 电阻器连接到电源，以改变 MOD 引脚的模拟电压输入。该 IC 的输出频率可在 3.81Hz 至 1MHz 之间振荡。
