逆变器是一种能够将直流电高效转化为交流电的电子器件。其核心组成包括逆变桥、逻辑控制单元以及滤波电路三大部件。
逆变器内部结构复杂，涵盖输入接口、电压启动回路、MOS开关管、PWM控制器、直流变换回路、反馈回路、LC振荡及输出回路等多个关键组件。根据结构不同，逆变器可分为半桥逆变器和全桥逆变器等多种类型。
逆变器工作原理
逆变器的主要功能是将直流电（DC）转换为交流电（AC）。
逆变器的工作原理步骤：
1. 直流电源输入： 接收来自太阳能电池板或蓄电池的直流电。
2. 电流转换： 内部电子开关快速切换电流方向，形成与交流电类似的波形。
3. 交流电输出： 转换后的交流电输送至电器或电网，为生活和生产提供动力。
逆变器工作原理图

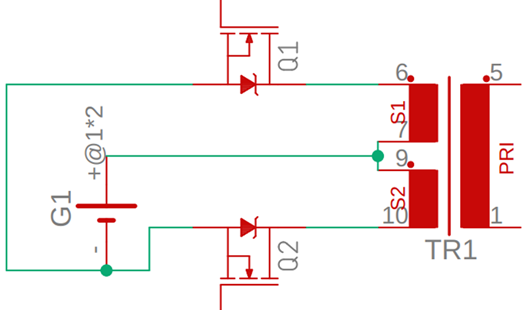

正电压连接到变压器的中间引脚，充当输入。另外两个引脚与MOSFET 连接，充当开关。

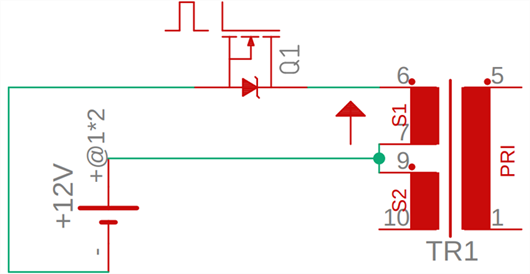

如果我们启用 MOSFET Q1*，通过在栅极端子上施加电压，电流将沿箭头的一个方向流动，如上图所示。因此，也会沿箭头方向感应出磁通量，变压器的铁芯将在次级线圈中传递磁通量，我们将在输出端获得 220V 电压。

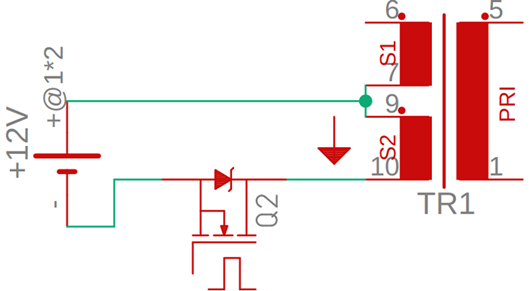

如果我们禁用 MOSFET Q1 并启用 MOSFET Q2，电流将沿上图所示箭头方向流动，从而反转磁芯中磁通量的方向。
我们都知道变压器是通过磁通量的变化来工作的。因此，打开和关闭两个 MOSFET（一个反转到另一个）并在一秒钟内执行 50 次，将在变压器铁芯内产生良好的振荡磁通量，并且变化的磁通量将在次级线圈中感应出电压，这就是基本逆变器的工作原理。
