dcdc转换器电路是基于开关电源技术，通过高频开关动作实现电压的升降转换。DC-DC转换器利用电容和电感的储能特性，通过可控开关（如MOSFET）进行高频开关动作，将输入的电能储存在电容（或电感）中，当开关断开时，电能再释放给负载，提供所需的能量。
DC-DC转换器通过控制开关的导通和断开时间比例（占空比）来调节输出电压。具体过程：
储能阶段：当开关导通时，输入电压对电容或电感进行充电，储存能量。
能量释放阶段：当开关断开时，之前储存的能量通过电感或电容释放给负载，提供所需的电压和电流。
电压调节：通过调整开关的导通和断开时间比例，可以控制输出电压的高低。占空比越大，输出电压越高；占空比越小，输出电压越低。

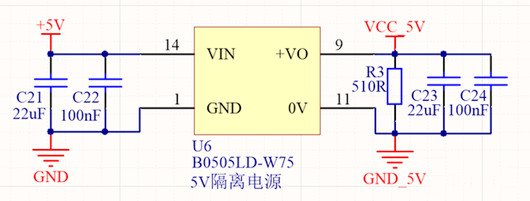

DC5V转DC5V（隔离）
B0505LD为内部高度集成隔离电源?？椋涫淙氲缪狗段狣C4.5V-DC5.5V，输出电压稳定为DC5V，并且输入输出进行隔离。

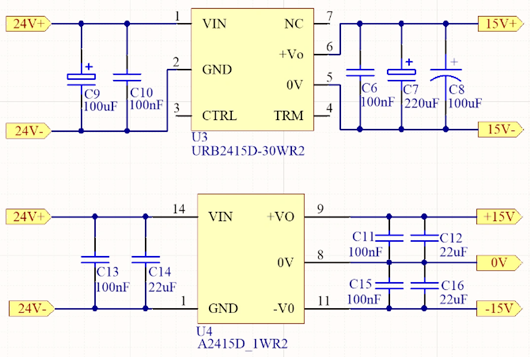

DC24V转DC15V
URB2415D与A2415D均为高度集成的电源模块，用于DC电源转换；并且电源?？槭淙胗胧涑隽蕉说牡缛荻际怯糜诖⒛芎吐瞬?。

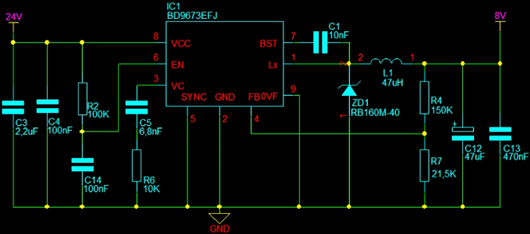

DC24V转DC8V
BD9673EFJ为DC-DC电源转换芯片或IC稳压器，其输入电压VCC的范围为DC7V-DC42V，输出电压VOUT的范围为DC1V-0.7×VCC。
VOUT=(R4+R7)÷R7×1.0 V
其引脚功能为：
1：Lx_外接电感输入引脚
2：GND_接地引脚
3：VC_误差放大器输出引脚
4：FB_输出反馈引脚
5：SYNC_信号同步引脚
6：EN_备用通/断引脚
7：BST_高压侧FET驱动器的电源引脚
8：VCC_电源输入引脚
