电子元器件的封装是指将内部的电子元件（例如芯片、二极管、电阻、电容等）包裹在一个外壳内，以保护它们，并提供电气连接的结构。封装不仅影响元器件的物理和电气特性，还在很大程度上决定了元器件的可靠性、散热性能以及在电路板上的安装方式。
封装的主要功能：
保护：封装保护内部元件免受物理损伤、湿度、灰尘和化学物质的影响。
散热：通过提供散热路径，帮助元器件在工作时保持适宜的温度。
电气连接：封装提供引脚或接触点，以便将元器件连接到电路板或其他元件。
机械支撑：为元器件提供机械支撑，使其能够在各种应用中保持稳定。
元器件封装按照安装的方式不同可以分成两大类。
直插式元器件封装

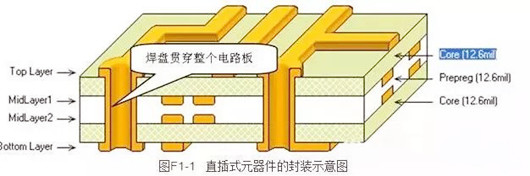

直插式元器件封装的焊盘一般贯穿整个电路板，从顶层穿下，在底层进行元器件的引脚焊接，如图所示。

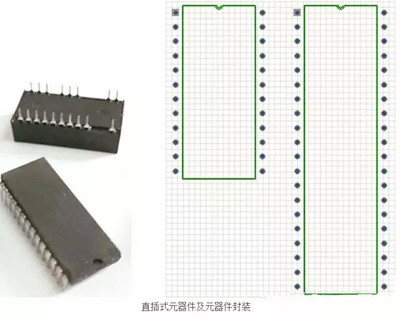

典型的直插式元器件及元器件封装如图所示。
表贴式元器件封装

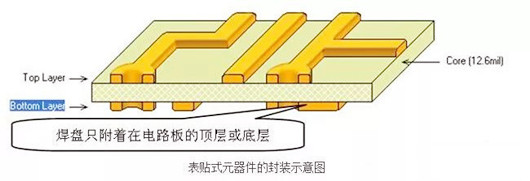

表贴式的元器件，指的是其焊盘只附着在电路板的顶层或底层，元器件的焊接是在装配元器件的工作层面上进行的，如图所示。

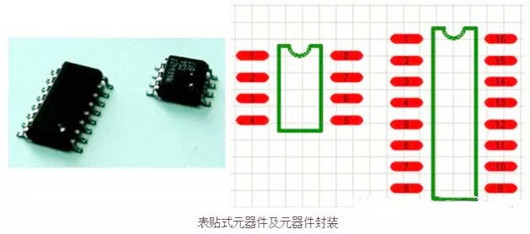

典型的表贴式元器件及元器件封装如图所示。
在PCB元器件库中，表贴式的元器件封装的引脚一般为红色，表示处在电路板的顶层（Top Layer）。
SOP/SOIC（小外形封装）
特点：引脚从两侧引出，适用于表面贴装技术（SMT），衍生出TSOP、SSOP等变体。
应用：广泛应用于集成电路，如存储芯片和逻辑器件。
DIP（双列直插式封装）
特点：双列直插引脚，支持塑料或陶瓷材质，适合手工焊接。
应用：传统逻辑IC、存储器及微机电路。
PLCC（塑封J引线芯片封装）
特点：正方形外形，四周引脚向内弯曲，尺寸紧凑且可靠性高。
应用：多用于高密度SMT场景，如通信设备。
TQFP/PQFP（四角扁平封装）
差异：TQFP为薄型，PQFP引脚更密集（通常超100个）。
优势：优化空间利用率，适合高密度集成电路，如FPGA和网络器件。
TSOP（薄型小尺寸封装）
特点：引脚分布在芯片两侧，寄生参数低，适合高频应用。
应用：内存模块和消费电子产品。
BGA（球栅阵列封装）
优势：通过底部焊球矩阵实现高引脚密度，散热性能优异。
应用：现代CPU、GPU及高集成度芯片，体积仅为TSOP的1/3。
