DC-DC 升压电路主要是增加电源的电压，例如：升压转换器可以采用 5V 电源并将其升压至 25V。通常，你会在电池充电器或太阳能电池板中找到 DC-DC 升压转换器。它们还可用于从同一电池为具有不同工作电压的组件供电。
基本配置包括直流电源（Vin）、电感（L）、二极管（D）、开关器件（SW）、平滑电容（C）和负载电阻（Load），Vout 是输出电压?？赝ǔＪ枪β实缱悠骷?，例如由 PWM 信号控制的 MOSFET或BJT 晶体管。该 PWM 信号通过非?？焖俚厍谢痪骞芾垂ぷ?，通常每秒数千次。
DC-DC 升压电路工作原理

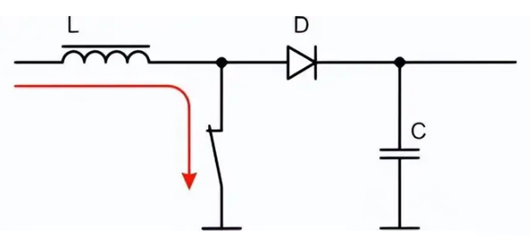

1、电感累积电荷开关已关闭，电感通过从源接收电流来积累能量。
2、将能量转移到电容

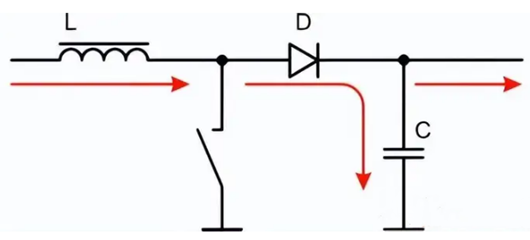

开关打开，线圈保持磁场中积累的能量。电流试图保持在同一水平，但来自电感的额外能量会提高电压，从而打开通过二极管的路径。一部分能量流向消费者，而剩余能量在电容器中积累。

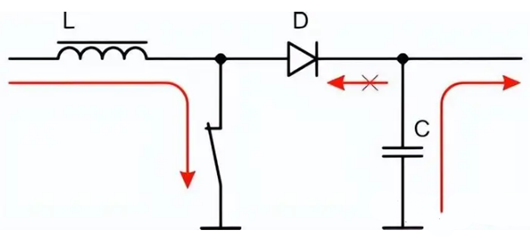

3、在电感中积累能量并将电荷转移给消耗的电路
然后开关被锁定，线圈再次开始积累能量，同时，消耗的从电容接收能量。
DC-DC 升压电路
构建 DC-DC 升压 电路所需要的组件：
1.5V 直流电源
180uH 电感一个
1个1N3491 二极管
1个33uF 电容
一个 150 Ω 电阻
一个 MOSFET或JFET 开关晶体管
PWM 源，如Arduino Uno或555 定时器，可生成 50KHz、5V、75% 占空比

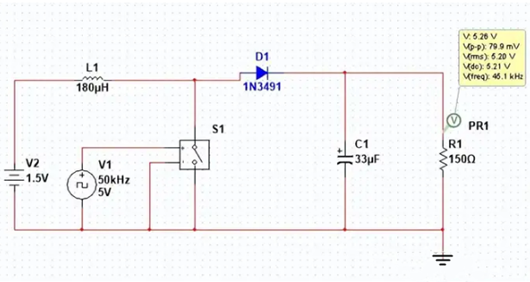

DC-DC 升压电路工作原理图
