反激电源是通过控制开关管的通断，将输入能量存储在磁性元件中，再通过变压器传递给负载。
反激式开关电源部分组成：
输入滤波电路 ：将输入的交流电压（AC）通过电感和电容的组合进行滤波，去除电压中的杂波和噪声，得到较为平稳的直流电压（DC）。
整流电路 ：将输入滤波后的直流电压（DC）通过整流桥进行整流，转化为单向的直流电压（DC）。
开关管 ：开关管（如MOSFET或IGBT）是反激式开关电源中的关键元件，其作用是将经过整流的直流电压转换为高频脉冲信号。开关管的通断状态通过控制电路进行调节，从而控制输出电压的大小。
变压器 ：变压器是反激式开关电源中的能量转换元件，它利用电磁感应原理将开关管输出的高频脉冲信号进行变压变换，转换为所需的输出交流电压（AC）。
输出整流滤波电路 ：将变压器输出的交流电压（AC）通过整流二极管和滤波电容进行整流和滤波，得到平滑的直流输出电压（DC）。
反馈控制电路 ：反馈控制电路通过采样输出电压，并与参考电压进行比较，产生控制信号。这个控制信号经过反馈电路调节开关管的通断时间（占空比），以达到稳定输出电压的目的。
反激式开关电源工作原理：
开启开关：当控制电路使开关管导通时，输入电压Vin通过开关管加到变压器的初级线圈上，使变压器的初级线圈产生磁场。
磁场建立：随着变压器初级线圈电流的增加，变压器的磁场也逐渐增强。
关闭开关：当控制电路使开关管截止时，变压器初级线圈的电流突然中断，磁场迅速衰减。
反激电压产生：由于变压器的磁场迅速衰减，根据楞次定律，变压器次级线圈产生一个与原磁场方向相反的感应电动势，即反激电压。
输出电压：反激电压通过整流滤波电路，得到所需的直流输出电压Vout。
能量传递：反激电压在次级线圈中产生的电流，通过整流滤波电路，将能量传递给负载。

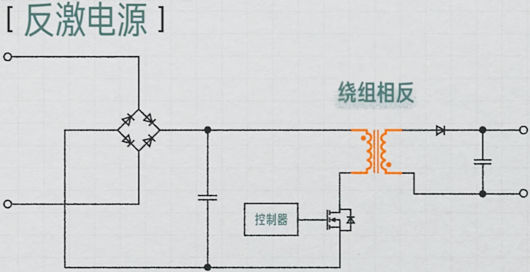

基本原理：
1.交流输入经过整流滤波变成直流；
2.PWM波Q控制开关管斩波给变压器的初级线圈输送能量；
3.变压器Q的次级线圈感应出电压并且经过整流滤波得到直流输出。

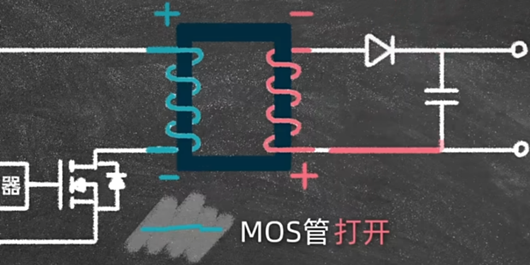

在开关管闭合时，由于变压器原边线圈和副边线圈绕线方向相反，二极管的单向导电性，不能传递能量，变压器原边线圈相当于电感。
在开关管断开时，初级线圈电流减少，会产生反向的电动势在次级线圈感应出电压，变压器将之前原边线圈存储的能量传递到后级电路。
开关管打开，初级线圈相当于电感储能；开关管闭合，初级线圈通过变压器释放能量。
计算公式：Vin=Vout/Nx(D/(1-D))
主要器件：
Q：PMOS
T：高频变压器
D：整流二极管
C：输出滤波电容
R：负载

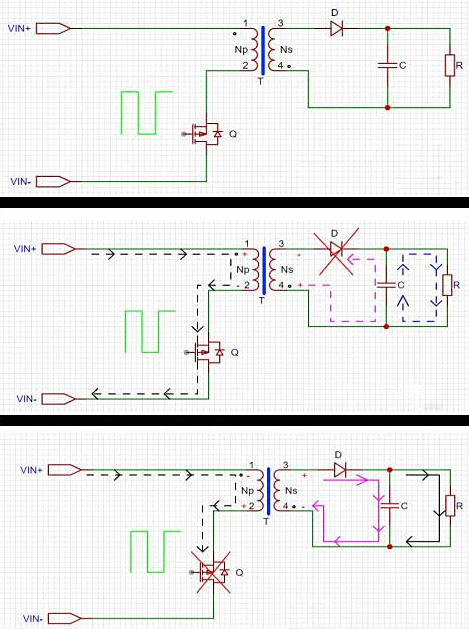

当PMOS管导通时，高频变压器原边（Np）的上端是正电压，下端是负电压。副边（Ns）则是上端负电压，下端正电压。这时候，整流二极管是截止的，负载所需的能量由输出滤波电容C提供。电流流向如图。
当PMOS管截止时，情况就反过来了。变压器原边（Np）的上端变成负电压，下端是正电压。副边（Ns）则是上端正电压，下端负电压。这时候，整流二极管正向导通，给电容C充电，弥补了PMOS管导通时损失的能量。电流流向如图。
简单来说，反激式开关电源的工作原理就是：PMOS导通时，变压器给负载供电；PMOS截止时，变压器给电容充电。这样一来，负载就能持续得到稳定的能量供应了。
