三极管做开关时，工作在截止和饱和两个状态；一般是通过控制三极管的基极电压Ub来控制三极管的导通与断开；对于NPN来说，使Ube<Uon,三极管断开，Ube>Uon,三极管导通，（基极电位高于射级点位一定值的时候导通）其中一般Ue接地，则只需控制Ub,使Ub>Uon即可使之导通；
对于PNP来说，使Ueb<Uon，三极管断开，Ueb>Uon，三极管导通，（基极电位低于射级点位一定值的时候导通）其中一般Uc接地，所以要使三极管导通既要控制Ue又要控制Ub使Ueb>Uon才行。所以一般是Ue为某个固定电压值，只通过控制Ub来就可以控制三极管的导通与断开。
三极管导通与否一般看基极电位和射极电位的电压差，所以要保证射击的电压的状态是确定的，所以在使用的时候一般射级接GND（NPN),或者接VCC（PNP)。

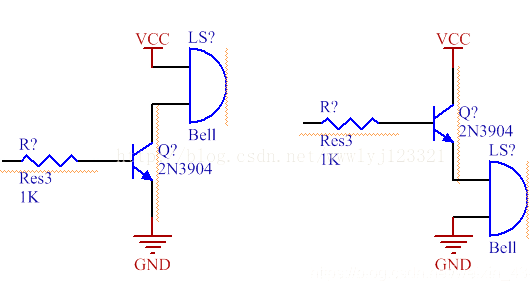

所以对于NPN，一般采取的用法如下图的左侧所示：

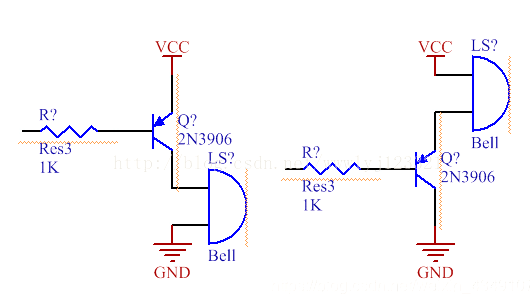

对于PNP，一般如下图的左侧所示：

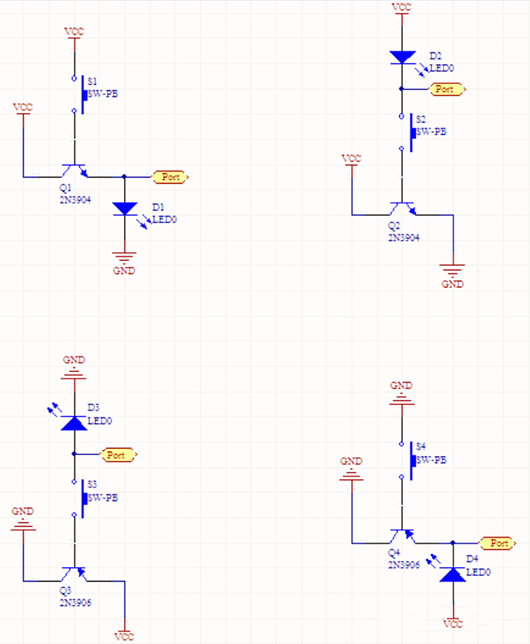

下图展示2种NMOS开关电路，一种生成“低使能”波形(开关按下的时候低电平)，一种生成“高使能”波形(开关按下的时候高电平）。
同理，PMOS（PNP）也可以构造2种开关电路。
多个开关可以共用同一电源和接地，而互不影响。LED灯亮代表按下或使能。
