怎么判断晶体管的引脚?晶体管三个管脚-KIA MOS管
信息来源：本站 日期：2025-02-28
晶体管是一种集电极、发射极和基极三端的半导体器件，晶体管主要用于电子信号的放大和开关。

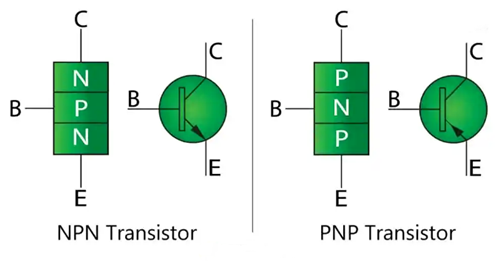

晶体管有两种主要类型
NPN晶体管：两个N型半导体层被一个P型层隔开。
PNP晶体管：两个P型半导体层被一个N型层隔开。
晶体管符号随着箭头的点而变化。如果箭头指向发射极，则为NPN晶体管；如果箭头指向基极，则为PNP晶体管。
晶体管有3个引脚
C--集电极终端
B--基本终端
E--发射极端子
1.封装标识法：晶体管的外包装一般印有型号和参数等信息，可以根据这些信息来判断管脚的布置和序号。
2.管脚长度法：可以通过测量管脚的长度来判断晶体管的引脚位置，通常情况下，中间的引脚最长，两边的引脚短一些。
3.万用表法：可以使用两个万用表，一个测量基极与发射极之间的电阻值，一个测量基极与集电极之间的电阻值，通过判断电阻值的变化来确定管脚的正负极性以及集电极、基极、发射极的连接情况。

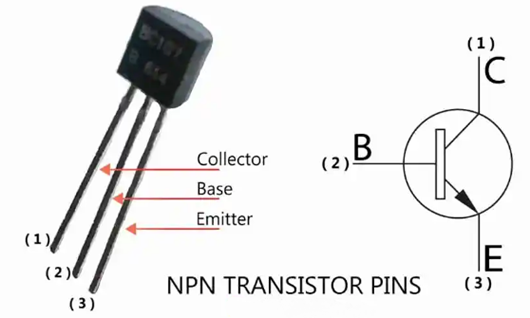

通过外观识别晶体管的3个引脚
在大多数情况下，考虑到NPN晶体管，当我们将晶体管的平坦面保持在正面时。从左到右的引脚分别是集电极、基极和发射极。在大多数PNP晶体管中，它正在反转。所以从左到右依次是Emitter、base和collector。

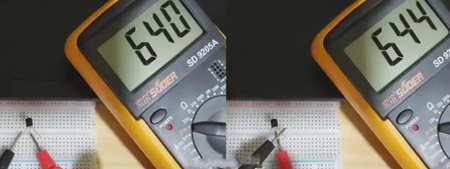

用万用表识别晶体管的3个引脚
将万用表设置为二极管模式，然后将万用表的正极（红色）探头保持在晶体管的中间引脚。
接下来，将负极（黑色）探头保持在LEFT引脚上并从万用表中读取读数。
然后通过将黑色探头保持在晶体管的RIGHT引脚上来读取万用表读数。
比较两个读数时，获得较高读数的pn结是基极-发射极结。而获得较低值的pn结是集电极-基极结。
