低通滤波电路详解，rc低通滤波电路图-KIA MOS管
信息来源：本站 日期：2025-02-27
低通滤波电路可使低频信号较少损失地传输到输出端，使高频信号得到有效抑制。低通滤波(Low-pass filter) 是一种过滤方式，规则为低频信号能正常通过，而超过设定临界值的高频信号则被阻隔、减弱。
低通滤波电路由一个电容C和一个电阻R构成，通过调整电容和电阻的数值可以实现不同的截止频率。
在传输信号时，可能会出现噪声干扰或者是输入信号中存在一些我们不需要的频率分量，这时候低通滤波电路就可以起到很好的去除这些噪声或者杂波的作用；常用于音频放大器、音响设备、通信系统等领域。

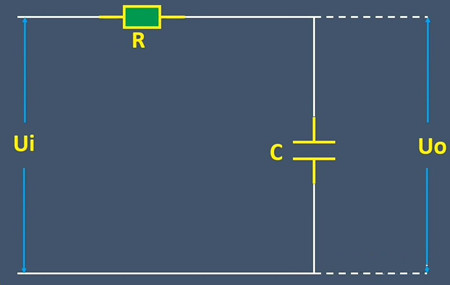

在RC低通滤波电路中，输入信号和噪声首先通过串联在电路中的电阻，然后再经过对地电容。

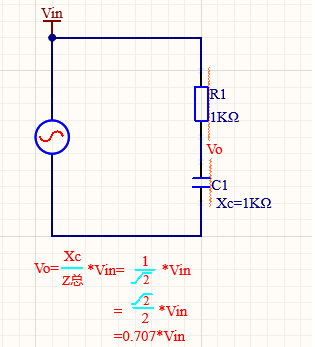

截止频率是RC滤波器的一个重要参数。当输入端信号和噪声的频率达到某个值时，输出端的信号或噪声电压会降至输入电压的70%。
增大RC低通滤波器的电阻或电容值，可以降低截止频率，从而过滤掉更低频率的噪声。相反，减小电阻或电容值，可以提高截止频率，允许更多低频噪声通过。
截止频率的计算公式为f=1/2πRC。电阻R越大，截止频率越低；电容越大，截止频率也越低。
RC滤波器适用于小电流电源滤波，电流一般不超过十几毫安。如果滤波电源电路上的电流过大，会导致压降严重，从而无法满足负载芯片的最低电压要求。

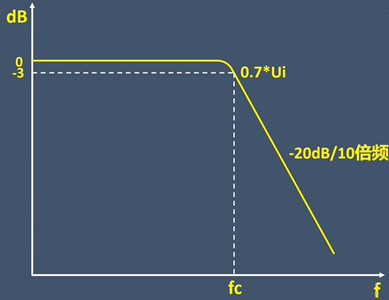

截止频率：信号衰减为原来0.7倍的信号频率，也即是衰减3db的信号频率，f=1/（2ΠRC）。小于截止频率时，信号基本不会衰减（衰减很小），大于截止频率时，信号每增长10倍，衰减也增长10倍，也即是-20db/十倍频。
当需要设计一个截止频率为21KHz的RC低通滤波电路。由f=1/（2ΠRC）可知，f=21KHz，设C=10nf，可以得到R=750Ω。（RC低通滤波的电阻不能选太大，一般C为nf级，R为几百欧）
RC低通滤波（积分）
