光电耦合元件是以光作为媒体来传输电信号的一组装置，其核心功能是平时维持电信号输入、输出间有良好的隔离作用，需要时可以使电信号通过隔离层的传送方式。

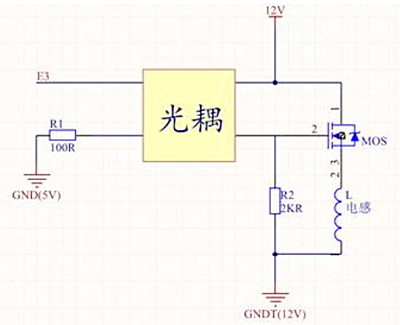

光耦在电子电路中用字母O或者U表示，电路符号如图所示。
光耦常用于开关电源电压反馈隔离，电路隔离控制；光耦在电子电路中有不可或缺的地位。
光耦的参数主要有发光二极管正向压降VF、正向电流IF、电流传输比CTR、输入级与输出级之间的绝缘电阻、集电极-发射极反向击穿电压V(BR)CEO、集电极-发射极饱和压降VCE(sat)。此外，在传输数字信号时还需考虑上升时间、下降时间、延迟时间和存储时间等参数。
反向电流IR：在被测管两端加规定反向工作电压VR时，二极管中流过的电流。
反向击穿电压VBR：被测管通过的反向电流IR为规定值时，在两极间所产生的电压降。
正向压降VF：二极管通过的正向电流为规定值时，正负极之间所产生的电压降。
正向电流IF：在被测管两端加一定的正向电压时二极管中流过的电流。
电流传输比CTR：输出管的工作电压为规定值时，输出电流和发光二极管正向电流之比为电流传输比CTR。CTR是衡量光耦合器传输效率的重要指标。
脉冲上升时间tr和下降时间tf：光耦合器在规定工作条件下，发光二极管输入规定电流IFP的脉冲波，输出端管则输出相应的脉冲波。从输出脉冲前沿幅度的10%到90%，所需时间为脉冲上升时间tr；从输出脉冲后沿幅度的90%到10%，所需时间为脉冲下降时间tf。这两个参数反映了光耦合器的响应速度。
隔离电压Vio：光耦合器输入端和输出端之间绝缘耐压值。它反映了光耦合器的电气隔离能力。
隔离电容Cio和隔离电阻Rio：分别表示光耦合器件输入端和输出端之间的电容值和绝缘电阻值。它们对光耦合器的抗干扰能力和稳定性具有重要影响。
