pmos电流方向,pmos工作区分析-KIA MOS管
信息来源：本站 日期：2025-02-20
PMOS的电流方向是从源极（S）流向漏极（D），因为PMOS的沟道由空穴（带正电）形成，当栅极（G）相对于源极（S）为负电压时，会吸引沟道中的空穴向漏极（D)移动，从而形成从D到S的电流。

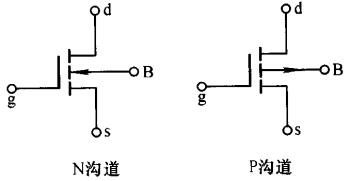

D极（漏极）
作用：漏极是PMOS中的电流流出端。
工作原理：当PMOS工作时，电流从S极（源极）流向D极（漏极），由于PMOS以空穴为主要载流子，电流的实际方向与电子流动方向相反。漏极通常接较低的电位（例如接地或负电源），使得电流可以从源极流向漏极。
S极（源极）
作用：源极是PMOS中的电流流入端。
工作原理：源极通常接较高的电位（如正电源），它提供空穴给沟道。PMOS的开关状态主要取决于源极与栅极之间的电压关系。当源极电位比栅极电位高时，PMOS导通；当源极电位与栅极电位差距不够时，PMOS关断。
G极（栅极）
作用：栅极控制PMOS的开关状态。
工作原理：栅极控制沟道的形成。
栅极电压相对于源极电压的变化会影响PMOS是否导通：
导通状态：当栅极电压低于源极电压时（一般小于一个阈值电压Vth），PMOS导通，此时空穴在源极和漏极之间形成沟道，电流能够流过。
关断状态：当栅极电压高于源极电压（或等于源极电压），沟道关闭，PMOS处于关断状态，不导通。
1.截止区(Cutoff Region)：Vgs>Vth,PMOS关断,没有导电沟道,Id=0。
2.线性区(Triode Region)：Vgs<Vth 且Vds<Vgs-Vth,PMOS导通,Id ∝ Vds。
3.饱和区(Saturation Region)：Vgs<Vth 且Vds>Vgs-Vth,PMOS导通,Id主要受Vgs控制,与Vds无关。
如何对NMOS和PMOS的工作区域进行判断？
方法一，就是分别进行讨论，注意PMOS中的值都是负数：
方法二，利用绝对值进行判断：
