PMOS防反接电路

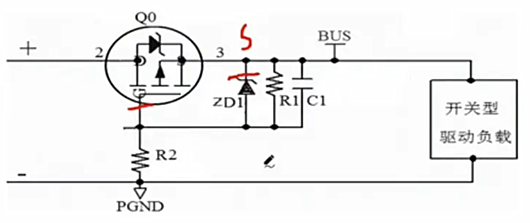

在PMOS管防反接电路中，栅极那边的两个电阻主要起到限流和保护的作用。这些电阻的阻值通常根据具体的电路设计要求来选择，一般需要根据 PMOS 管的特性和工作电压来确定。
旁边的二极管是一个稳压保护二极管 为了保护GS之间的电压不会过高从而损坏二极管。
在电路分析中 pmos导通和体二极管无关。mos的源漏是相对的。对pmos，电压高的是s，低的是d。正常上电时，3脚电压高，所以这时3脚是s，g比s低，所以管子导通（图中的D S应该反过来）。
NMOS防反接电路

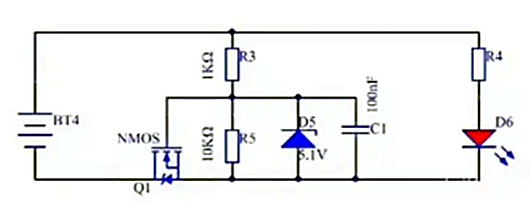

NMOS 如果 正接 Vg=2V Vs=0V 所以 DS导通形成回路。
反接 Vg=0 Vs=5V 所以DS不导通形成不了回路。
原理：利用MOS管体二极管作用
优点：导通电阻小，几个mΩ
缺点：需要外围电路打开NMOS
NMOS防反接电路

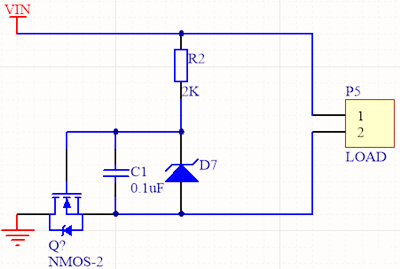

当输入电源大于MOS管VGS最大电压，应增加D7稳压管防止电源电压过高击穿mos管。当电源正确接入时。电流的流向是从Vin到负载，在通过NMOS到GND。刚上电时因为NMOS管的体二极管存在，地回路通过体二极管接通，后续因为Vgs大于VGS门限电压，MOS管导通。
当电源接反时，体二极管不通，并且Vgs的电压也不会符合要求，所有NMOS管不通，电路中没有电流回路，断路，负载不工作，也不会烧坏，实现了保护。
电路需要注意，正常情况下Vgs不能大于NMOS管的Vgs最大耐压值，如果超过了可以在Vgs上面跨接一个稳压管防止烧坏。
