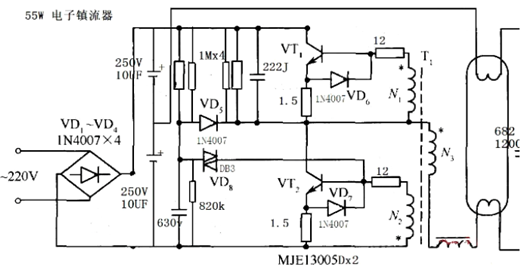

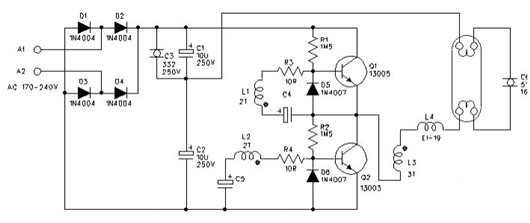

下面是一个简单的日光灯电子镇流器电路图：
在上图中，220V市电从A1,A2接入，D1-D4四只二极管构成全桥整流，C1，C2高压电容串联分压并作滤波。Q1与Q2两个三极管和电感L1-L3等组成半桥式高频振荡器。两只二极管D5与D6的作用是保护三极管免受损坏。电感L4和C6构成谐振回路，灯管电离导通后L4作为阻流用。
本电路由整流滤波电路、功率开关与驱动电路、镇流器与灯丝负载回路三部分组成。
电子镇流器的基本功能是将50Hz的工频电源转换成20kHz高频电源，而直接点亮日光灯管。

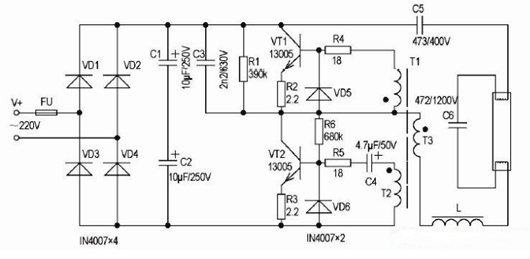

工作过程：接通电源后，经整流滤波后的 310V直流电压通过 C3、R1并联再与R5串联，给VT2的基极提供一个窄电流脉冲使VT2首先导通。
在VT2导通期间，电流流通路径是：+V→ C5→灯管上端灯丝→C6→灯管下端灯丝→扼流圈L→变压器T3→VT2的集电极-发射极→地形成回路，对谐振电容C6充电。由于变压器T的线圈T3对T1和T2的感应耦合作用，T1上的感应电压将使三极管VT1导通，而T2上的感应电压将使 VT2截止。
在VT1饱和导通期间，电流流通路径是：谐振电容C6→灯管上端灯丝→C5→VT1的集电极-发射极→变压器T3→扼流圈L→灯管下端灯丝→C6，该电流流向即为C6的放电回路。
借助于变压器T的耦合作用，使三极管VT1、 VT2交替导通，输出方波脉冲电压，此电压通过扼流圈L、灯丝电阻、C6组成串联谐振，在C6两端产生一个高压脉冲，将日光灯管中的汞蒸气电离击穿形成导电通路而将灯管点亮。
电路起振后，电容C4将通过二极管D6和三极管VT2迅速放电，以防止VT2无法退出饱和导通状态。当日光灯管被点亮后，其内阻急剧下降，该内阻并联于C6两端，故C6两端下降为正常的工作电压（约80V），维持日光灯管稳定的正常发光。
