ss54贴片二极管的参数,ss54二极管参数-KIA MOS管
信息来源：本站 日期：2024-08-15
SS54是一种贴片肖特基二极管，具有高效、快速的开关性能和低正向压降，低压降为0.55V，正向电流为5A。该二极管具有120A的高效率和高浪涌电流能力。
主要参数：
最大整流平均输出电流（IF）： 5.0A，这意味着在正常工作条件下，该二极管可以持续通过的最大正向电流为5.0安培。
最大反向重复峰值电压（VRRM）： 40V，这是二极管能够承受的最大反向电压，超过此电压可能会导致二极管损坏。
最大正向不重复浪涌电流（IFSM）： 120A，这是在特定条件下允许通过的最大正向瞬间电流。
最大正向压降（VF）： 0.55V，这是二极管在通过额定正向电流时，两端产生的电压降。
封装和尺寸：SS54二极管通常采用SMA、SMB等封装形式，尺寸为4.50 x 2.80mm，高度为2.42mm，适用于表面贴装应用。
ss54贴片二极管简介
SS54二极管具有120A的高效率和高浪涌电流能力。它通常用于低压，高频逆变器，续流和极性保护应用中。

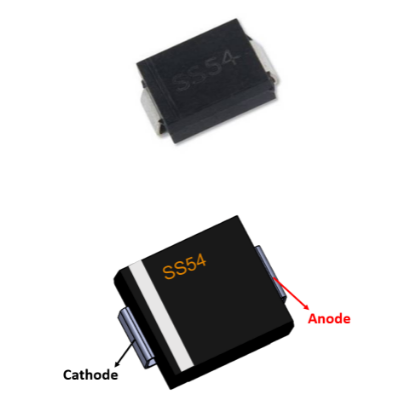

可以通过使用阴极端的色带来识别此二极管的阴极端子。与普通二极管相比，肖特基二极管还具有相对较快的开关速度，因此可用于高频开关电路。它还具有低的正向压降电压，SS54二极管两端的电压降为0.55V。SS54二极管在金属-半导体结两端具有一个保护环结构，用于应力保护。
二极管的应用：
可用于防止极性反接的问题
高频逆变器
用作保护装置
电流流量调节器
极性保护应用

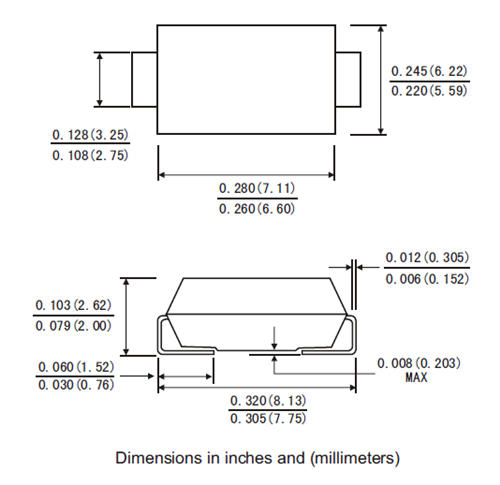

该二极管采用DO-214 AB封装。包装的尺寸如下所示：
