MOS管有如下参数：
Operating Junction ：Tmin-Tmax。
Continuous Drain Current（Rjc）：I（T=Tc）。
Power Dissipation（Rjc）：P(T=Tc)。
THERMAL RESISTANCE：Rjc 。
Drain?to?Source On Resistance：RDS(on)
为防止mos管温度超过Tmax，因此有如下公式：
Tmax=Rjc*P+TC.
MOS管的功耗主要来自于电流
P=I*I*Ron。
举例：

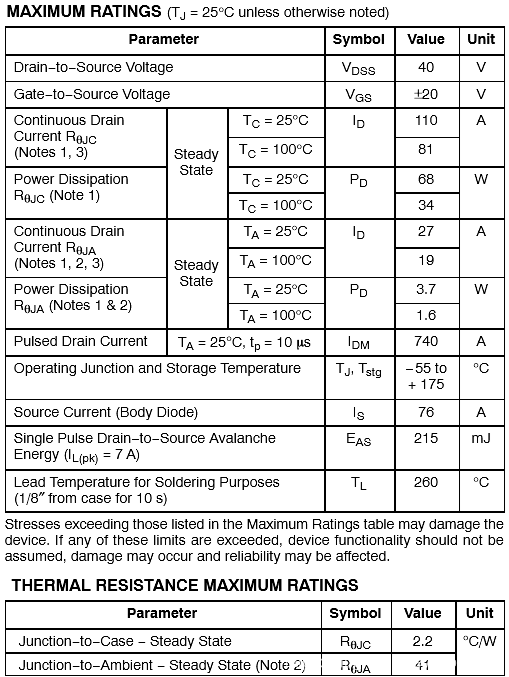

当TC=25度的时候:
Power Dissipation=68W.
THERMAL RESISTANCE=2.2.
Rjc*P+TC=2.2*68+25=174.6
器件最高工作温度是175度，可见是相等的。
Continuous Drain Current=110A.
Drain?to?Source On Resistance：RDS(on)

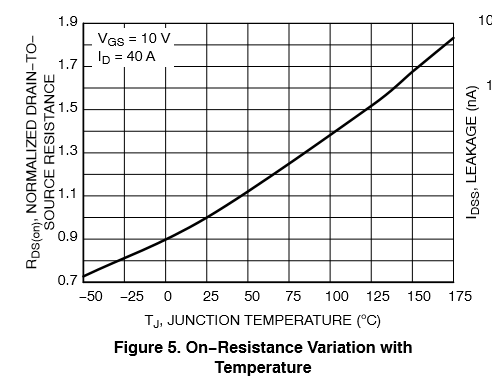

在175的时候导通电阻=2.8*1.85=5.18。
I*I*RDS(on)=110*110*0.00518=62.678W。
Power Dissipation=68W.
这两个数据也是很接近的。
TC,TA等于其他温度的时候，这个关系也是可以验证的。
因此可以得出结论，mos管的最大电流，最大功耗，这些参数的意义，就是为了保证mos管的Junction温度不超过最大限值。
