【电路分享】MOS管在电源控制中的应用-KIA MOS管
信息来源：本站 日期：2022-06-16

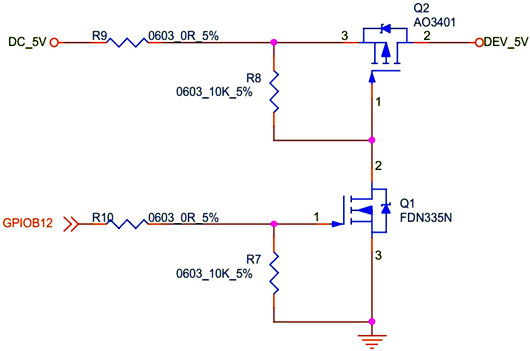

图中有两个型号的MOS管，Q1是N沟道MOS管（型号是FDN335N），Q2是P沟道MOS管（型号是AO3401）。MOS是通过控制栅极和源极之间的电压差（Vgs）来实现导通和截止的。

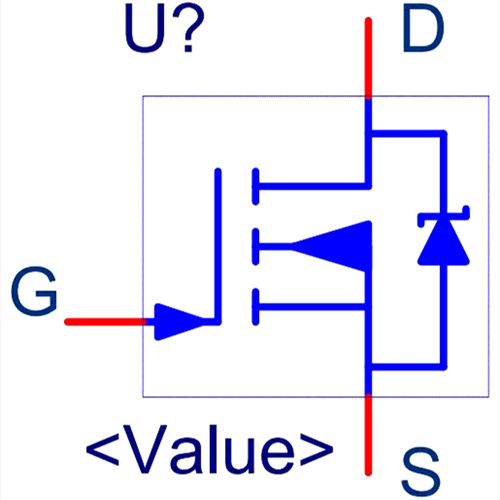

下图是N沟道MOS管。Vgs大于一定的值时，MOS管导通。通常来说，NMOS管的源极要接GND，电流方向由漏极指向源极，寄生二极管的方向与电流方向相反。

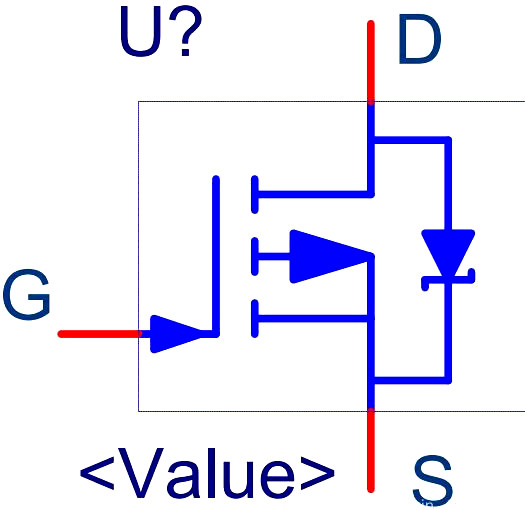

下图是P沟道MOS管。Vgs小于一定值时，MOS管导通。通常来说，PMOS管的源极要接VCC，电流方向由源极指向漏极，寄生二极管的方向与电流方向相反。
上面的“一定值”怎么确定是必须要去查看管子的规格书的。
NMOS管选择-偏置电压较低，适合GPIO的3.3V输出。
两个管子的漏极和源极之间连接一个电阻，是为了在断开时快速消耗掉G和S之间的存储的电荷，起到保护管子的作用。
至于信号输入端串联电阻的大小，需要实际测试来确定。
