负载开关电路日常应用比较广泛，主要用来控制后级负载的电源开关。此功能可以直接用IC也可以用分立器件搭建，分立器件主要用PMOS加三极管实现。

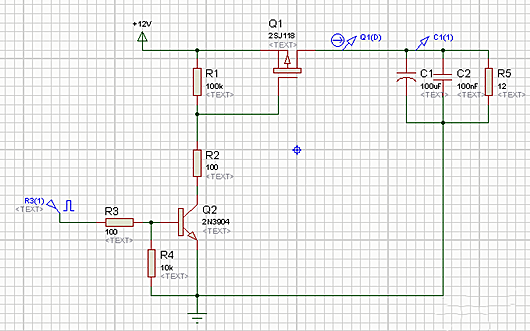

如下图所示R5模拟后级负载，Q1为开关，当R3端口的激励源为高电平时，Q2饱和导通，MOS管Q1的VGS<VGSth导通，R5负载上电，关断时负载下电。
电路中R3为三极管Q2的限流电阻，R4为偏置电阻，R1R2为Q1的栅极分压电阻，C1C2为输出滤波电容。
当Q1导通上电瞬间电容两端电压不能突变会出现很高的冲击电流。此电流很可能会损坏MOS管或者触发前级电源的过流保护，所以此冲击电流并不是我们想要的。接下来给R3端口加单脉冲激励源，观察Q1(D)处的冲击电流。

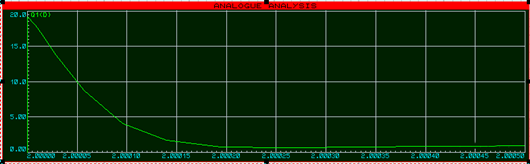

通过仿真观察电流记录数据图表发现Q1(D)处的电流峰值为约20A，稳态电流为1A。峰值较大给电路造成很大压力，接下来我们要想办法将此冲击电流降下来，保障电路的安全。

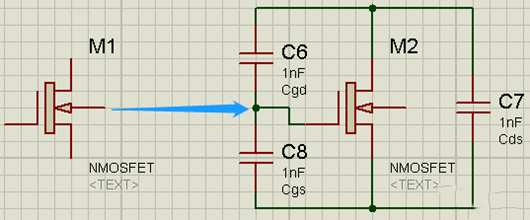

MOS的可以等效成下图右侧的电路模型，
输入电容Ciss=Cgs+Cgd，
输出电容Coss=Cgd+Cds，
反向传输电容Crss=Cgd，也叫米勒电容。
从MOS的启动波形可以看出MOS管开启过程主要受Cgs和Cgd共同影响。如果延长开启过程主要是延长t1—t2阶段和t2—t3阶段，在负载确定的情况下主要是增大Cgs和Cgd等效电容来实现。
在原有电路中加入C3和C4 100nF电容

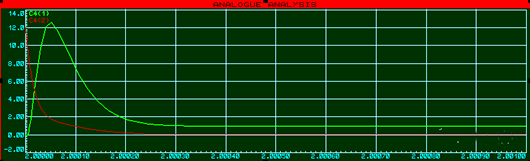

仿真得出启动时电流波形为，其中红线为Q1的Vgs波形绿线为C4(1)测到的启动电流波形。
明显对比之前不加C3、C4电容时启动冲击电流波形峰值下降，开通时间变长，并且尖峰后移。

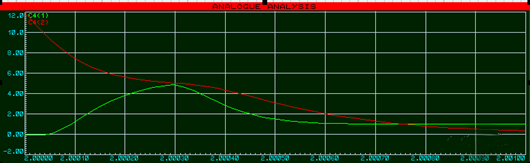

调整C3和C4的值为1000nf时，效果更加明显。
实验结论
实验得出增加MOS的Cgs和Cgd可实现开通缓启动功能，保护MOS不受到冲击损坏。
