（1）电路结构
反相器又称“非”门电路，NMOS反相器如图1所示。图中T1为输入器件也称驱动管；T2的栅极与漏极相联，作为T1漏极的负载电阻，故称负载管。
由于使用集成电路制造工艺来制作一个高阻值的电阻比制作一个MOS管难得多，所以负载电阻常用MOS管来代替。
MOS管导通后的导通电阻（漏极与源极之间的电阻）与其跨导gm有关?？绲即蟮脑蚱涞纪ǖ缱栊 ?/span>
驱动管T1的跨导较大，一般为100～200μA/V；而负载管T2的跨导较小，一般为5～10μA/V。因此，T2的导通电阻比T1要大许多。
（2）工作原理
当输入端A为1时，T1的栅源电压VGS大于它的开启电压，T1导通。由于T2的栅极与漏极相联并接到正电源VDD上，其栅源电压也一定大于开启电压，T2总是处于导通状态。
又因为T1的导通电阻远比T2的小，其管压降很小，故输出端Y为0。当输入端A为0时，T1的栅源电压低于它的开启电压，T1截止，而T2总是处于导通状态，故输出端Y为1。
2.NMOS“与非”门电路
（1）电路结构
NMOS“与非”门电路如图2所示，其中，T3为负载管，T1和T2相串联，为驱动管。
图1 NMOS“与非”门电路

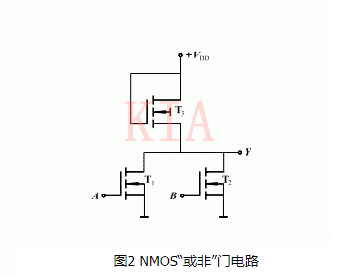

图2 NMOS“或非”门电路
（2）工作原理
当A，B两个输入端全为1时，T1</FONT>与T2</FONT>两管导通，它们的导通电阻都比负载管的低得多，因此这两个驱动管的管压降都很小，输出端Y为0。
当输入端有一个或全为0时，则串联的驱动管截止，输出端Y为1，这时与高电平输入端相联的管子形成导电沟道。
3.NMOS“或非”门电路
图2 是NMOS“或非”门电路，T1和T2两个驱动管并联，然后再与负载管T3串联。
当A，B两个输入端全为1或其中一个为1时，则相应的驱动管导通，输出端Y为0。只有当输入端A，B全为0时，T1和T2都截止，输出端Y才为1。这种“或非”逻辑关系可用下式表示：
