改善滤波特性的方法：采取多级滤波。
如： RC–型滤波电路：在电容滤波后再接一级RC滤波电路。 L-C型滤波电路：在电感滤波后面再接一电容。 LC–型滤波电路：在电容滤波后面再接L-C 型滤波电路。 性能及应用场合分别与电容滤波和电感滤波相似。

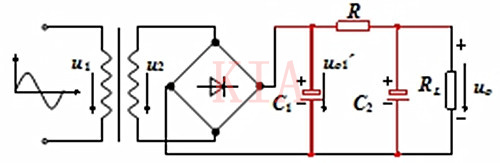

1.RC–型滤波器改善滤波特性的方法：采取多级滤波
R愈大，C2愈大，滤波效果愈好。但R太大，将使直流压降增加。 主要适用于负载电流较小而又要求输出电压脉动很小的场合。

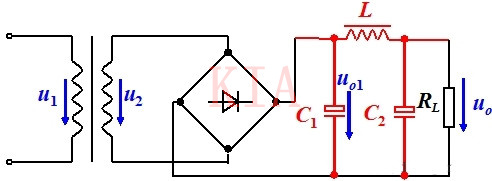

2.L-C 型滤波电路

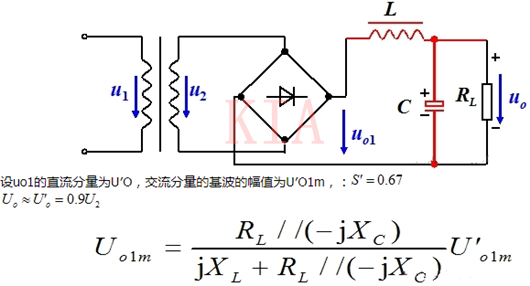

3.LC –型滤波电路
显然， LC –型滤波电路输出电压的脉动系数比只有LC滤波时更小，波形更加平滑；由于在输入端接入了电容，因而较只有LC滤波时，提高了输出电压。 滤波效果比LC滤波器更好，但整流二极管中的 冲击电流较大。
4.倍压整流电路利用滤波电容的充放电作用，将多个电容和二极管组合可获得倍数于变压器附边电压的输出电压。

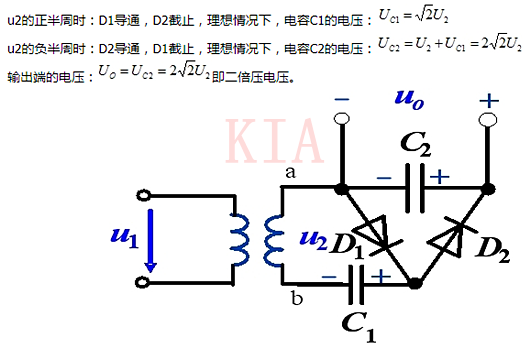

二倍压整流电路
