静态工作点是指三极管放大电路中，三极管静态工作点就是交流输入信号为零时，电路处于直流工作状态，这些电流、电压的数值可用BJT特性曲线上一个确定的点表示，该点习惯上称为静态工作点Q 。
设置静态工作点的目的就是要保证在被放大的交流信号加入电路时，不论是正半周还是负半周都能满足发射结正向偏置，集电结反向偏置的三极管放大状态。
可以通过改变电路参数来改变静态工作点，这就可以设置静态工作点。
若静态工作点设置的不合适，在对交流信号放大时就可能会出现饱和失真（静态工作点偏高）或截止失真（静态工作点偏低）。 所谓静态工作点，是指当放大电路处于静态时，电路所处的工作状态。

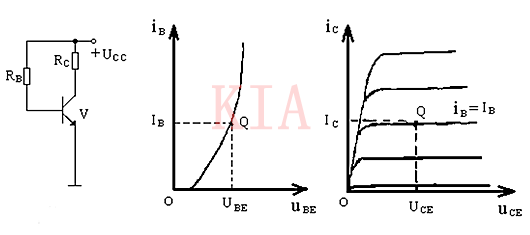

在Ic/Uce 图上表现为一个点，即当确定的Vcc、Rb、Rc和晶体管状态下产生的电路工作状态。当其中一项改变时引起Ib变化而引起Q点沿着直流负载线上下移动。
静态
当放大电路没有输入信号时的工作状态，因为Vcc、Rb、Rc、和晶体管不变，所以电路中各参数都是不变的。这就是静态。
静态工作点的作用
1） 确定放大电路的电压和电流的静态值。
2） 选取合适的静态工作点可以防止电路产生非线性失真。保证有较好的放大效果。
放大电路的多项重要技术指标与静态工作点的位置密切相关，如果静态工作点不稳定，则放大电路的某些性能也将发生变动，因此，保持静态工作点的稳定，是一个十分重要的问题。为了保证放大电路的稳定工作，必须有合适的、稳定的静态工作点。
但是，温度的变化严重影响静态工作点。对于前面的电路（基本共射放大电路）而言，静态工作点由β和ICEO决定，这些参数随温度而变化，温度对静态工作点的影响主要体现在这一方面。
在单电源供电的基本共射放大电路中，当电源电压UCC和极基偏置电阻RB确定后，基极偏置电流IBQ=(UCC-UBE)/RB也固定了。

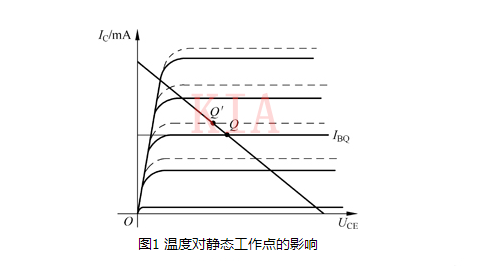

但在温度变化的影响下，静态工作点Q将会随之移动。因为温度升高时，晶体管的参数ICBO、ICEO、β均增大，输出特性曲线向上平移，静态工作点沿负载线上移，最后均集中反映在IC的增大上，如图1所示虚线所示。

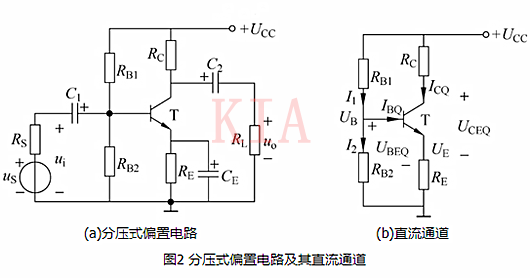

工作点由原来的Q点移动到Q’点。为了解决这个问题可以采用稳定静态工作点的分压式偏置电路。如图2所示。
