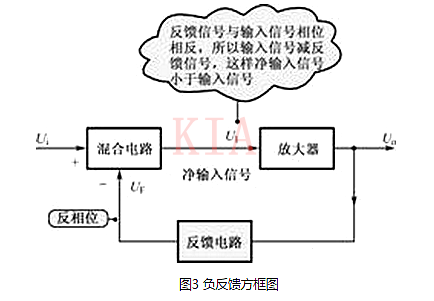

如图所示是负反馈方框图，当反馈信号UF相位和输入信号Ui的相位相反时，它们混合的结果是相减，结果净输入放大器的信号UI比输入信号Ui要小，使放大器的输出信号Uo减小，引起放大器电路这种反馈过程的电路称为负反馈电路。
负反馈的结果使净输入放大器的信号变小，放大器的输出信号减小，这等效成放大器的增益在加入负反馈电路之后减小了。
当负反馈电路造成的净输入信号愈小，即负反馈量愈大，负反馈放大器的增益愈小，反之负反馈量愈小，负反馈放大器的增益愈大。
对于负反馈来说，根据反馈信号在输出端采样方式以及在输入回路中求和形式的不同，共有四种组态，它们分别是：电压串联负反馈，电压并联负反馈，电流串联负反馈和电流并联负反馈。
1、 电压串联负反馈

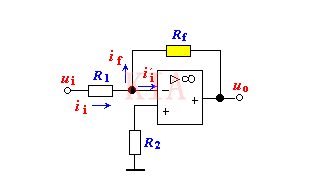

电路如下图所示。
（1） 用瞬时极性法判断正负反馈。
丨Ud丨=丨Ui丨-丨Uf丨。根据瞬时极性法，可知Ui和Uf同极性，因此丨Ud丨<丨Ui丨，该电路是负反馈。
（2） 由输出端判断电压或电流反馈。当Uo=0时，反馈信号Uf=0，为电压反馈。
（3） 由输入端判断串联或并联反馈。反馈信号与输入信号接在运放的不同端，为串联反馈。
综上所述，该放大电路的反馈类型为：电压串联负反馈。
2.电压并联负反馈
电路如下图所示。
（1） 用瞬时极性法判断正负反馈。
丨Ii"丨=丨Ii-If丨，根据瞬时极性法，可判断在输入端加入正信号，电流Ii、If、Ii"的实际流向和图中标注的相同，因此丨Ii"丨<丨Ii丨，该电路是负反馈。
（2）由输出端判断电压或电流反馈。当Uo=0时，反馈信号If=0，为电压反馈。
（3） 由输入端判断串联或并联反馈。反馈信号与输入信号接在运放的同一端，故为并联反馈。
综上所述，该放大电路的反馈类型为：电压并联负反馈。
3、 电流串联负反馈

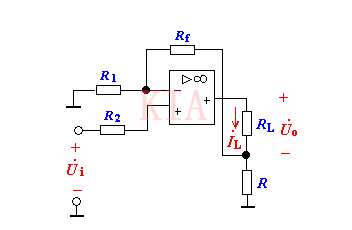

电路如下图所示。
（1）用瞬时极性法判断正负反馈：负反馈
（2）由输出端判断电压电流反馈：电流反馈
（3）由输入端判断串、并联反馈：串联反馈
综上所述，该放大电路的反馈类型为：电流串联负反馈。
4、 电流并联负反馈

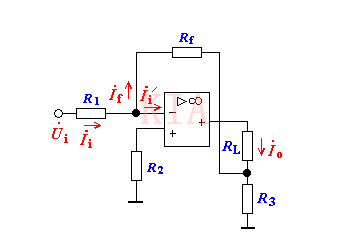

电路如下图所示。
（1）用瞬时极性法判断正负反馈：负反馈
（2）由输出端判断电压电流反馈：电流反馈
（3）由输入端判断串、并联反馈：并联反馈
综上所述，该放大电路的反馈类型为：电流并联负反馈。
