所谓开关电源，简单点讲就是能开关的电源，而在电源里起开关作用就是靠这个场效应管实现的，场效应管是个能控制开通和关断的器件。
场效应管就是一个开关的作用，比如N沟道的场效应管，给栅极加上电压可以来控制其他两级的导通，若栅极断电，那么那两级将截止。
开关电源中场效应管的作用是做电子开关使用，它是一种电压控制的电子元器件。

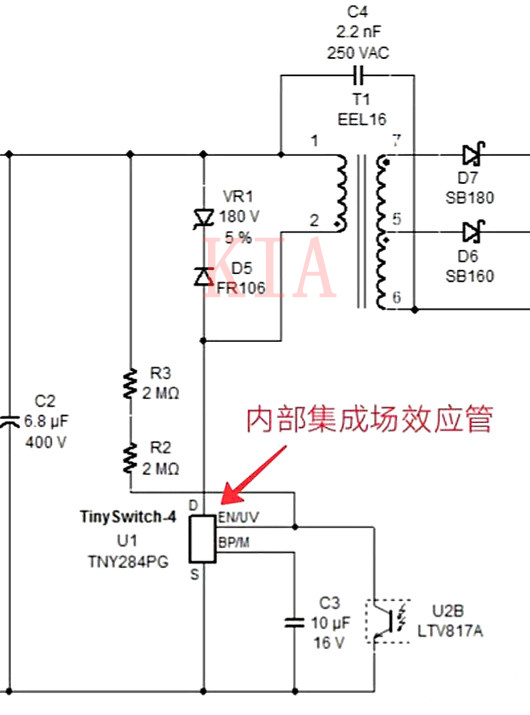

下图是反激式开关电源的局部电路图，红色箭头所指的即内部集成了场效应管的开关电源控制芯片，引脚D和S分别是场效应管的漏极和源极。
当场效应管导通时，直流母线电压加在变压器直流母线电压加在变压器的原边，此时原边线圈上的电流线性上升，能量存储在原边线圈上。
当场效应管截止时，相当于原边线圈从直流母线上断开，原边线圈上的能量大部分传递到了副边，还有一部分能量从续流二极管D5上通过。

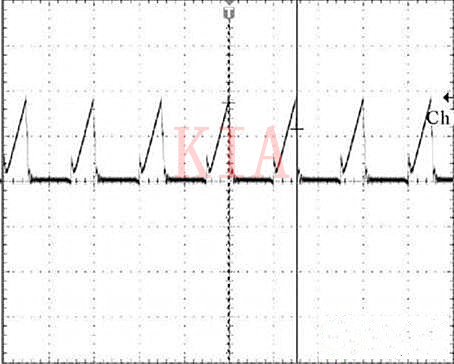

因此，对于DCM模式的反激开关电源，流过场效应管的电流为如下的三角波。
