在变压和整流过程中常见有倍压电路：
一则为通过变压器升压，通过匝数比实现；
二则为如下所示倍压电路，以快恢复二极管和电容组合，以电容为蓄能器件。

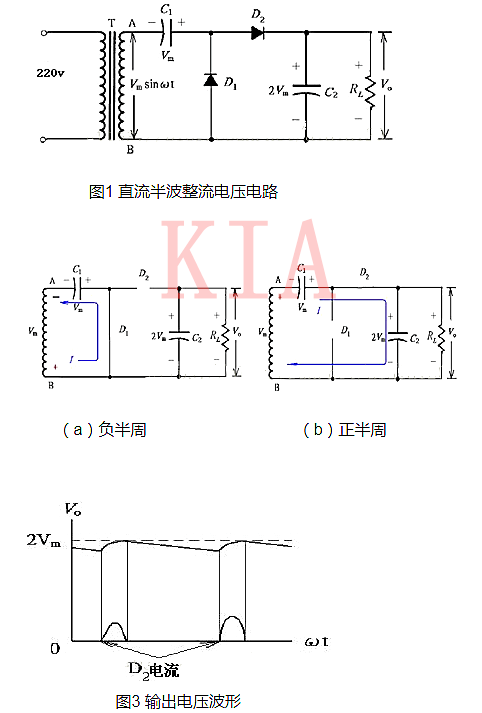

1、直流半波整流倍压电路
（1）负半周时，即A为负、B为正时，D1导通、D2截止，电源经D1向电容器C1充电，在理想情况下，此半周内，D1可看成短路，同时电容器C1充电到Vm，其电流路径及电容器C1的极性如上图（a）所示。
（2）正半周时，即A为正、B为负时，D1截止、D2导通，电源经C1、D1向C2充电，由于C1的Vm再加上双压器二次侧的Vm使c2充电至最高值2Vm，其电流路径及电容器C2的极性如上图（b）所示。
其实C2的电压并无法在一个半周内即充至2Vm，它必须在几周后才可渐渐趋近于2Vm，为了方便说明，底下电路说明亦做如此假设。
如果半波倍压器被用于没有变压器的电源供应器时，我们必须将C1串联一电流限制电阻，以保护二极管不受电源刚开始充电涌流的损害。
如果有一个负载并联在倍压器的输出出的话，如一般所预期地，在（输入处）负的半周内电容器C2上的电压会降低，然后在正的半周内再被充电到2Vm如下图所示。
所以电容器c2上的电压波形是由电容滤波器过滤后的半波讯号，故此倍压电路称为半波电压电路。
正半周时，二极管D1所承受之最大的逆向电压为2Vm，负半波时，二极管D2所承受最大逆向电压值亦为2Vm，所以电路中应选择PIV >2Vm的二极管。

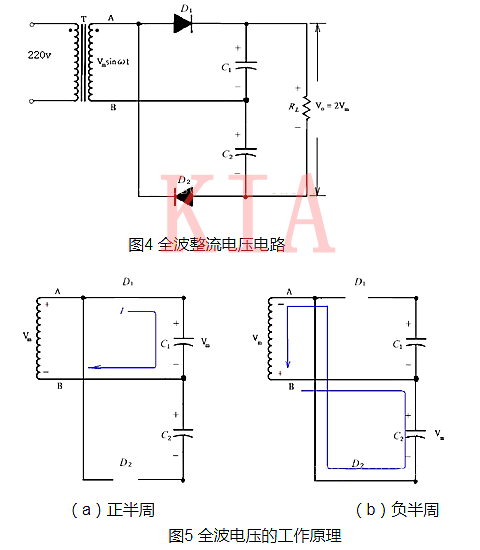

2、全波倍压电路
1.正半周时，D1导通，D2截止，电容器C1充电到Vm，其电流路径及电容C1的极性如上图（a）所示。
2.负半周时，D1截止，D2导通，电容器C2充电到Vm，其电流路径及电容C2的极性如上图（b）所示。
3.由于C1与C2串联，故输出直流电压，V0=Vm。如果没有自电路抽取负载电流的话，电容器C1及C2上的电压是2Vm。
如果自电路抽取负载电流的话，电容器C1及C2上的电压是与由全波整流电路馈送的一个电容器上的电压同样的。
不同之处是，实效电容为C1及C2的串联电容，这比C1及C2单独的都要小。这种较低的电容值将会使它的滤波作用不及单电容滤波电路的好。
倍压电路的核心是电容电压不能突变，及利用了电容的储能作用。

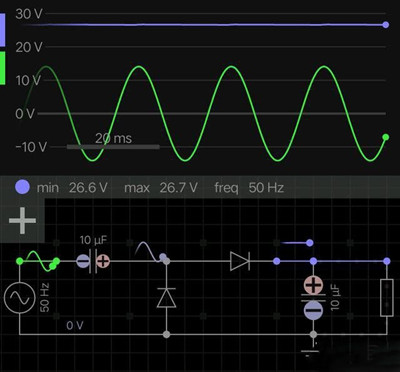

下图是二倍压电路图及输入输出电压的波形，绿色的是输入电压，10Vrms，紫色的是输出电压，26.7VDC左右，比常规整流电路的输出电压提高了约一倍。
该电路的工作原理:

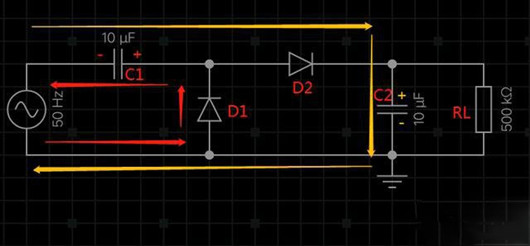

电源负半周时，二极管D1导通，D2截止，电流从电源下端流出经过D1, C1回到电源，因此电容C1右正左负，如下图中红色箭头。
电源正半周时，电容C1上的电压叠加电源电压，使二极管D2导通，二极管D1截止，电容C2上正下负，峰值电压可达2倍电源的峰值电压，即实现二倍压，该半周期时电流走向如下图中桔色箭头所示。
