元器件知识--限流电阻和分压电阻解析-KIA MOS管
信息来源：本站 日期：2021-10-18
限流电阻和分压电阻的区别是什么？外观上没区别，都是电阻，分压和限流是根据具体场景来看的，元器件对电流有要求时，对电流设计时用电阻限流，同理元件对电压有要求时用电阻来调整电压。
任何电阻在任何位置，只要有电流的存在，都有限流和分压作用。我们主要看它所在的位置，担任的主要职责，给它加上合适的名称“限流”或者“分压”。限流的同时有分压，分压的同时有限流。
分压电阻：一个9V的电源，要得到一个3V的电压供其他设备使用 ，方法：取20欧姆和10欧姆串联接在这个电源上，从10欧姆电阻两端取出3V电压给外设备。那么这个10欧姆的电阻就该说是分压电阻。

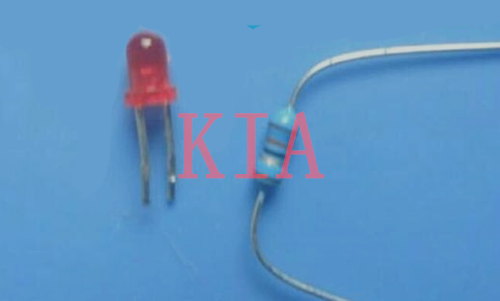

一个电阻串联一只LED灯珠，接在12V的电压上，LED两端电压3V左右，电阻上的压降是9V。如接在15V的电压上，LED两端电压还电3V左右，与接在12V的电压上一样，但此时电阻上的压降却是12V了；
任何电阻在任何位置，只要有电流的存在，都有限流和分压作用。我们主要看它所在的位置，担任的主要职能，给他加上合适的职称“限流”或者“分压”。
限流的同时有分压，分压的同时有限流。 先举一个“限流”和“分压”分明的例子。 在有分支结构的电路中，通常就很分明。
例如一个9V的电源，为了得到一个大约3V的电压供其他微型设备使用。
我们可以这样做，取一个20欧姆和10欧姆串联接在这个电源上，从这个10欧姆电阻两端取出3V电压给外设备。
那么这个10欧姆的电阻就该说是分压作用，不可以说成是限流。
再如，我们在做实验时，为了防止接线错误，我们通常接上一个保险丝，或者一个小阻值电阻，防止电流过大烧毁设备，这个保险丝(其实就是一个很小的电阻)或者电阻，在这里我们应该说成限流，而不可以说成分压，(其实我们真不希望它分压，可是它还是分去了很小的电压)。
在做有滑动变阻器的实验时，我们通常也要串一只小电阻，这个电阻是一样的道理，取限流保护作用。
