电源切换电路-PMOS串联二极管作用分享-KIA MOS管
信息来源：本站 日期：2021-10-12

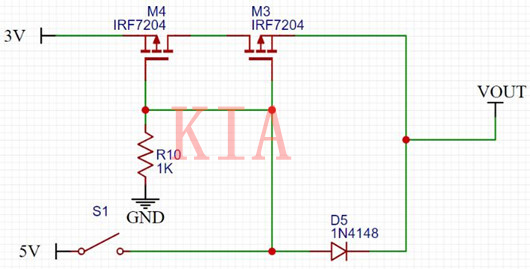

当只有3V电源时，VOUT采用3V供电；
当5V电源有效时，切换至5V供电。
分析：
情况一：当只有3V电源时，PMOS M4的S极为3V高电平、G极接地为低电平，M4导通；
对于M3，上电时，D极肯定为高电平，由于体二极管存在，二极管导通，S极电压为高，此时由于M3的S极大于G极电压，MOS管M3导通。
有两点需要注意
1：M3的导通过程是由体二极管导致的，但一旦导通电流就走MOS管（不走体二极管）
2：对于MOS管，满足导通电压，电流是可以双向流动的（这里的双向流动是指MOS管这个通道，而不是指体二极管那个通道）
情况二：当3V存在，此时插入5V电源时，由于M3 的S极电压低于G极电压 M3一定是关断的，系统供电由5V提供。
