放大电路：耦合电容、旁路电容、极间电容和分布电容分析-KIA MOS管
信息来源：本站 日期：2021-09-23
耦合电容（uF级）：下图是一个最简单的阻容耦合型的共射放大电路，C1和C2就是耦合电容，我们都知道电容的作用是通交隔直，因为我们放大的是交流信号；
直流信号只是用来确定静态工作点，所以直流信号不会随着放大电路传递下去，稳定了多级放大电路的静态工作点。

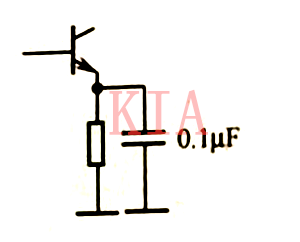

旁路电容(uF级)：下图的电容器就是旁路电容。交流通路中短路集电结电阻Re，提高电压放大能力。
分析方法
根据Xc=1/jwC，耦合电容和旁路电容在低频段（取10Hz）|Xc|量级为10kΩ级别，电路中Rb和Re等也都是kΩ级别，因此分析低频段时耦合电容和旁路电路保留；
中高频段时，|Xc|量级为Ω甚至mΩ级别，因此容抗特别小，分析中高频段时耦合电容和旁路电容视为短路，因此晶体管频率响应中下限截止频率就来源于耦合电容和旁路电容。
极间电容（pF级）
极间电容包括发射结电容和集电结电容，是晶体管所固有的特征。
分布电容（pF级）
分布电容存在于由两个存在电压差而又相互绝缘的导体间，例如，两根传输线之间，每跟传输线与大地之间，都是被空气介质隔开的，所以，也都存在着电容。
一般情况下，这个电容值很小，它的作用可忽略不计，如果传输线很长或所传输的信号频率高时，就必须考虑这电容的作用。
分析方法
根据Xc=1/jwC，极间电容和分布电容在高频段（取10Mhz）|Xc|量级为10kΩ级别，电路中Rb和Re等也都是kΩ级别，因此分析高频段时极间电容和分布电路保留；
中低频段时，|Xc|量级为MΩ级别甚至更大，因此容抗特别大，分析中低频段时极间电容和分布电容视为断路，因此晶体管频率响应中上限截止频率就来源于极间电容和分布电容。
