与非门是与门和非门的结合，先进行与运算，再进行非运算。与非门是当输入端中有1个或1个以上是低电平时，输出为高电平；只有所有输入是高电平时，输出才是低电平。
与非门是与门和非门的结合，先进行与运算，再进行非运算。与非运算输入要求有两个，如果输入都用0和1表示的话，那么与运算的结果就是这两个数的乘积。
如1和1（两端都有信号），则输出为0；1和0，则输出为1；0和0，则输出为1。与非门的结果就是对两个输入信号先进行与运算，再对此与运算结果进行非运算的结果。简单说，与非与非，就是先与后非。
与非门则是当输入端中有1个或1个以上是低电平时，输出为高电平；只有所有输入是高电平时，输出才是低电平。

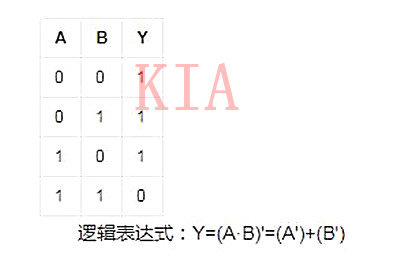

真值表如下所示：

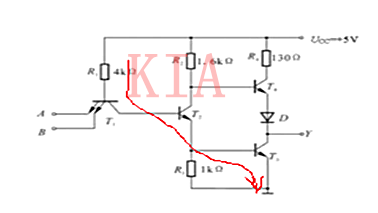

我们可以从下面与非门电路图·来看，可以发现与非门电路主要是有输入级、倒相级以及输出级三个部分组成。那么与非门电路的原理也就分为了以下两点：
1. 当A、B都为高电平时，发射结为截止，而T1基极与集电极之间的二极管，和T2、T3的发射结（三个二极管）正向串联，通过R1接上电源就会导通，所以此时T1基极电压Vb1=2.1V。
T2基极电压 Vb2=1.4V，T3基极电压 Vb3=0.7V，T3导通使输出端Y输出低电平；
2. 当A、B其中一个为低电平时，T1发射结导通，使基极电压 Vb1=0.7V，这个电压不足以让后级的发射结导通，所以T2、T3就截止，T4导通使Y输出高电平。
