稳压二极管，英文名称Zener diode，又叫齐纳二极管。利用PN结反向击穿状态，其电流可在很大范围内变化而电压基本不变的现象，制成的起稳压作用的二极管。
此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件。
在这临界击穿点上，反向电阻降低到一个很小的数值，在这个低阻区中电流增加而电压则保持恒定，稳压二极管是根据击穿电压来分档的，因为这种特性，稳压管主要被作为稳压器或电压基准元件使用。
稳压二极管可以串联起来以便在较高的电压上使用，通过串联就可获得更高的稳定电压。
原理:它工作在电压反向击穿状态,当反向电压达到并超过稳定电压时,反向电流突然增大,而二极管两端电压恒定。
分类：
从稳压高低分:低压稳压二极管(<40V);
高压稳压二极管(>200V)
从材料分:N型;P型
主要参数：
①稳定电压VZ:在规定的稳压管,反向工作电流IZ下,所对应的反向工作电压。
②稳定电流IE
③动态电阻rZ ；
④最大耗散功率 PZM
⑤最大稳定工作电流 IZmax 和最小稳定工作电流 IZmin
⑥温度系数at,温度越高,稳压误差越大
用途：
①对漏极和源极进行钳位保护

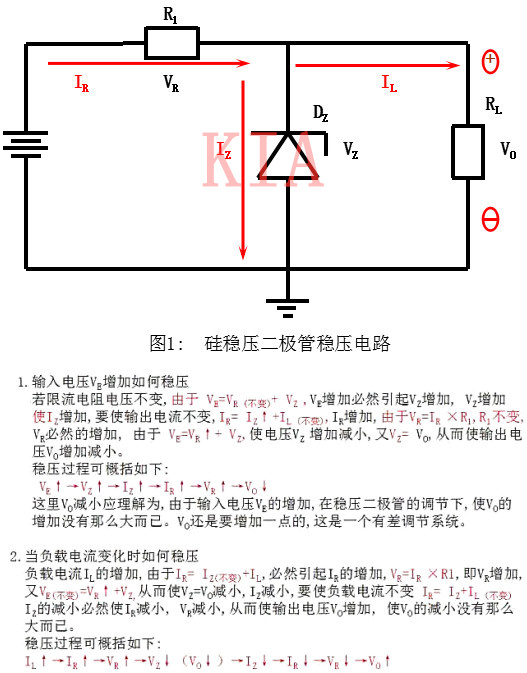

硅稳压二极管稳压电路
它是利用稳压二极管的反向击穿特性稳压的,由于反向特性陡直,较大的电流变化，只会引起较小的电压变化。
瞬态电压抑制二极管（Transient Voltage Suppressor）简称TVS，是一种二极管形式的高效能保护器件。
当瞬态抑制二极管的两极受到反向瞬态高能量冲击时，它 能以10的负12次方秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的损坏。
特点:
在规定的反向应用条件下,当承受一个高能量的瞬时过压脉冲时,其工作阻抗能立即降至很低的导通值,允许大电流通过,并将电压箝制到预定水平,从而有效地保护电子线路中的精密元器件免受损坏。
反映速度快(为pS级), 体积小，箝位电压低，可靠性高双向TVS适用于交流电路,单向TVS一般用于直流电路。
分类:
按极性分为单极性和双极性两种

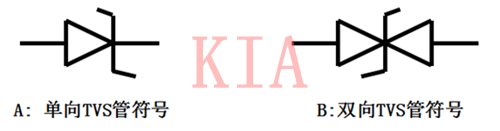

符号:Symbol

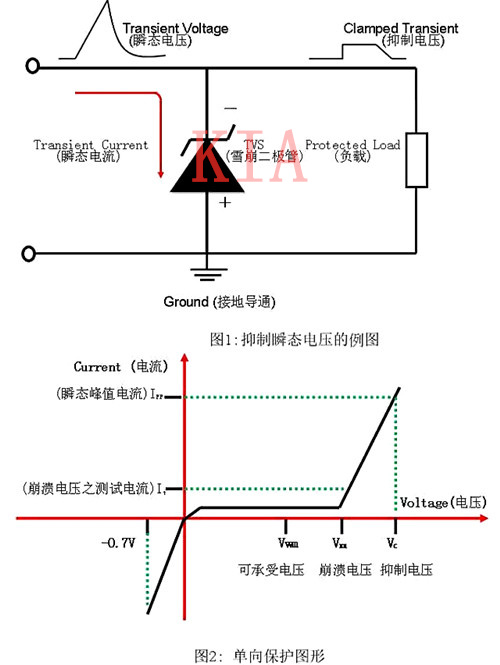

二极管的抑制瞬态电压的例图和单向保护图形
交流电路应用举例：
直流线路采用单向瞬变电压抑制二极管,交流则必须采用双向瞬变电压抑制二极管。
交流是电网电压,这里产生的瞬变电压是随机的,有时还遇到雷击（雷电感应产生的瞬变电压）所以很难定量估算出瞬时脉冲功率PPR。但是对最大反向工作电压必须有正确的选取。

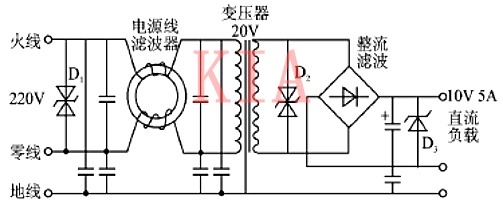

一般原则是交流电压乘1.4倍来选取TVS管的最大反向工作电压。直流电压则按1.1～1.2倍来选取TVS管的最大反向工作电压VRWM。下图给出了一个微机电源采用TVS作线路保护的原理图
1.在进线的220VAC处加TVS管抑制220V交流电网中尖峰干扰。
2. 在变压器进线加上干扰滤波器,滤除小尖峰干扰。
3 .在变压输出端VAC=20V处又加上TVS管,再一次抑制干扰。
4 .到了直流10V输出时还加上TVS管抑制干扰。
