PWM调速电路，PWM脉宽控制调速电路应用广泛。例如，我们常用的电动起子，就是用了PWM脉宽控制，把手指的按压转成不同的转速。
往往在电动起子上，用到的是很简单、并且成本很低的电路来实现。
PWM脉宽控制，除了可以用来调速，还可以用来控制电磁线圈的磁力大小、电阻加热的功率大小等。
PWM脉宽控制的实现方法很多。

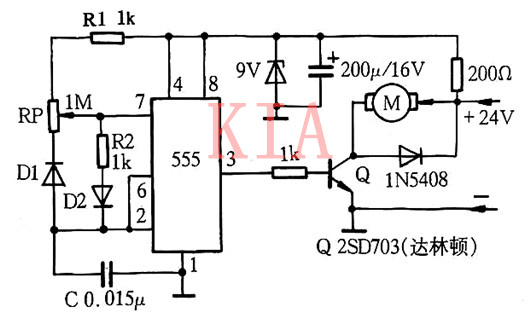

这个PWM调速电路，用时基电路555产生振荡脉冲。
振荡频率为：f=1/0.69·（RP+R1）·C
R1相对于RP仅为其千分之一，可以忽略不计。
所以振荡频率可以简化为：f=1/0.69·RP·C
这个电路中振荡频率设定为200Hz左右，由于定时电容C的充放电路径不同，所以调整RP可以改变脉冲的占空比（即：PWM）。按图中原件参数，占空比可从1%~90%之间变化。
555的第3引脚驱动功率管Q，可以达到驱动大功率负载的需要。

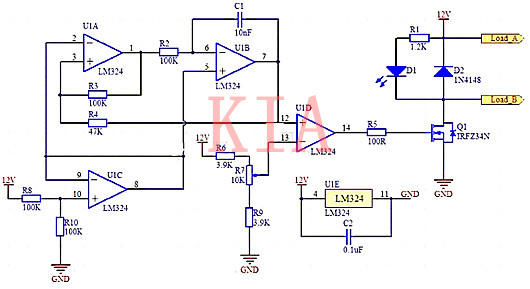

下图电路由LM324和MOS管组成，通过改变输出方波的占空比，使得负载上的平均接通时间从0到100%变化，以达到调整速度的目的。
电路图讲解：
电路中由LM324组成了四个不同的功能模块：
一是由U1C组成，产生一个6V的基准电压，作为振荡电路的基准电压；
二是由U1A组成的迟滞比较器，U1B积分电路组成的三角波发生器，两个首尾相连，形成一个波形振荡器；
三是由U1D组成的一个电压比较器，其中R6，R7，R9分压网络给比较器提供基准电压。
另外，比较器U1D的输出接了一个栅极电阻R5至MOS管Q1。通过比较器输出的方波，驱动Q1的导通和关断。
而且，由R6，R7，R9分压网络提供的基准电压是与U1B输出的三角波进行比较，当三角波的电压高于基准电压，比较器就输出高电平，Q1导通，负载就会有电流回路；
当三角波电压低于基准电压时，比较器就输出低电平，Q1截止，负载的电流回路被切断，负载断电。
其中，发光二极管D1为负载电源接通时的指示灯；二极管在负载为感性负载时，必须要接上，起到保护MOS管Q1的作用。
这里负载可以是电机，那通过改变基准电压的大小，就能改变比较器U1D输出的高低电平时间，改变电机的转速。除了电机外，负载还可以是灯泡，这样改变的就是灯泡的亮度了。
注意：
本例电路所接电源是12V，可以接12V的电机或其他相同额定电压的负载。但也可以改成24V的。另外，本例电路中，三角波的频率固定了，所以可以自己修改电路，改成频率可调。
