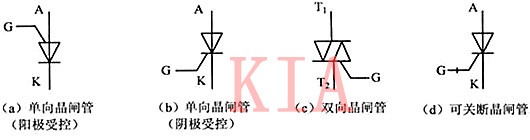

晶闸管(SCR)，旧称可控硅，是一种可控型整流元件，其电路符号A为阳极，K为阴极，G为控制极。
(1)判别电极用红表棒固定接触任一电极不变，黑表棒分别接触其余两个电极，如果接触一个极时一次显示0.2~0.8V,接触另一个电极时显示溢出，则红表棒所接的为G，显示溢出时黑表棒所接的为A，另一极为K。
若测得不是上述结果，需将红表棒改换电极重复以上步骤，直至得到正确结果。
(2)判别触发特性数字万用表二极管挡所能提供的测试电流仅有1mA左右，故只能用于考察小功率单向晶闸管的触发能力。
操作方法如下:用红表棒固定接触A不变，黑表棒接触K，此时应显示溢出(关断状态)。接着将红表棒在保持与A接通的前提下去碰触G，此时显示值一般在0.8V以下(转为导通状态)。随即将红表棒脱离控制极，导通状态将继续维持。
如果反复多次测试都是如此，说明管子触发灵敏可靠。这种方法只适用于维持电流较小的管子。

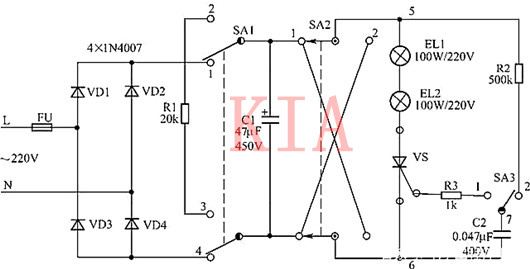

晶闸管性能判别电路如图所示。
电路工作原理
按图所示的方法接好被测试晶闸管VS后，接通交流电源。220V交流电压经VD1～VD4整流以及电容器C1滤波后，输出直流电压并加在被测试晶闸管两端。
与此同时，直流电压还通过电阻器R2对电容器C2充电，为检查晶闸管作好准备。
操作开关 SA3，使其接点(2—7)断开，接点(1—7)接通，晶闸管的门极G获得触发电压而导通，EL1、EL2 同时点亮。如果操作开关 SA3 后，EL1、EL2 没有点亮，则表示晶闸管已损坏。
如果第一步检查通过，可将 SA1 打到另一挡(2、3)，切断直流电源的供电回路，电容器C1储存的能量通过电阻器R1释放，EL1、EL2熄灭。
然后将选择开关SA2打到右边，即接点(2—5)、(1—6)接通，使SA1开关回到初始位置(1、4)。因此，晶闸管VS获得反向直流电压。
在晶闸管未加触发电压的情况下，如果 EL1、EL2 点亮，则表示晶闸管不能承受300V 反向电压。按照指标规定耐压应能达到或超过 300V 而实际不能承受时，视被测试管为不合格。
本电路不仅可以用来测试单向晶闸管，还可以通过操作 SA2 对双向晶闸管提供两个象限的测试。当SA2在“1”位时，进行第一象限测试;当SA2在“2”位时，进行第三象限测试。判别方法和单向晶闸管一样。
注意事项
① 由于本电路用来测试的是大功率、高电压晶闸管，因此要注意测试安全。当需要操作晶闸管时，应对电容器C1放电。在测试过程中，不要用手直接摇动被测试器件。
② 如果要用本电路对低电压、大功率晶闸管的性能进行测试，则可在交流电源输入端加入一台自耦调压器，选择合适的电压后再进行测试。图中的电阻可根据实际需要作相应的变更。
