电子电路知识：如何认识、看懂原理图？详解-KIA MOS管
信息来源：本站 日期：2021-08-27
开源硬件，一个很重要的的一点就是有开放的原理图，通过原理图，我们可以了解一个模块的输入输出，以及使用的芯片类型从而知道使用方法等几乎一切信息。

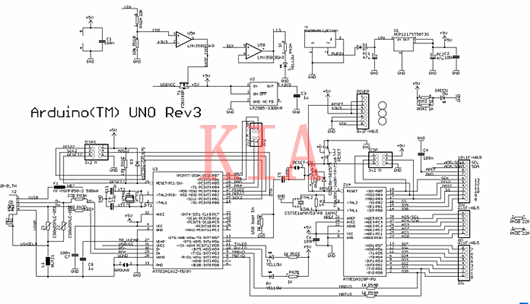

原理图上有很多信息，到底怎么看呢？下面先上一副Arduino UNO R3的原理图，解析如何识别原理图。
看懂原理图说简单也简单，说复杂也复杂。先把这个问题分解下到以下几个方面。
1、认识元件。
2、看清走线。
3、弄清原理。
以上1、2、3从易到难。第三点最难需要大量的电路知识，先看第一点。
一、认识元件
1、电阻

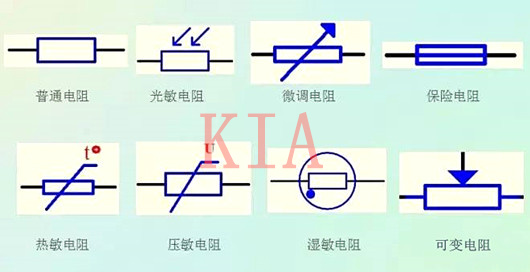

在原理图上，电阻有很多种，一般原理图电阻上会用R表示。请看下图：
2、电容

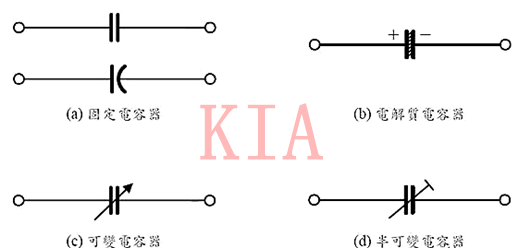

电容分为普通的固定电容，以及带正负极性的电解电容以及钽电容?；褂惺找艋锍Ｓ玫目杀涞缛荨Ｒ话阍硗忌匣嵊肅表示。
3、二极管

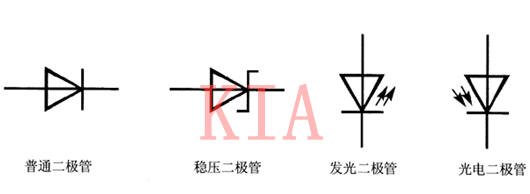

普通二极管具有单向导电性即从正到负相当于导线（实际具有大概0.6V结电压），发光二极管除了普通二极管的特性还可以发光，稳压二极管是利用了二极管的雪崩效应，算是一种比较特殊的用法。
光电二极管就是一般我们说的光敏电阻，在有光的情况，表现出来的电阻很小，没光的时候电阻很大。一般原理图上会用D表示。
4、三极管

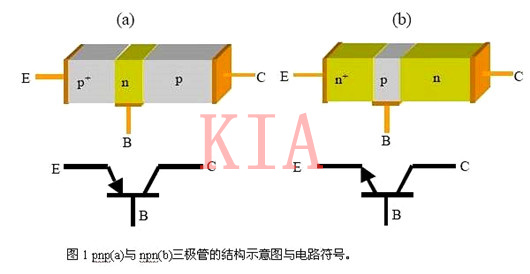

三级管常见的有两种，一个是NPN型，一个是PNP型。他们的电路符号分别如下图。一般原理图上会用Q表示。
5、按键
按钮现在原理图什么样子的都很多，基本上长的像按钮都可以，一般原理图上会用如KEY或者BUTTON字样表示。
6、电池
电池一般表示的是纽扣电池或者干电池。一般原理图上会用B表示。
7、电感

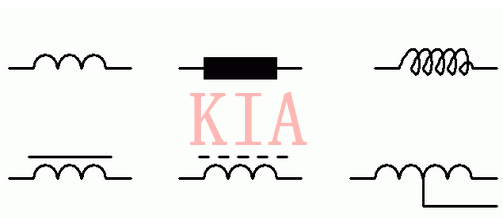

将一段导线绕成螺旋形状,就做成了一个简单的电感元件。下面是一些常见的电感图形，最后一个是带抽头的电感，如果电感有磁芯，磁芯是不完全闭合的，这与变压器不同。
黑色那种是国外的画法,比较少见，实心线代表有磁芯，并且磁芯是导电的如硅钢片、纯铁等，虚线则为电阻率很大的如铁氧体等。电感在电路一遍用L表示。
8、开关

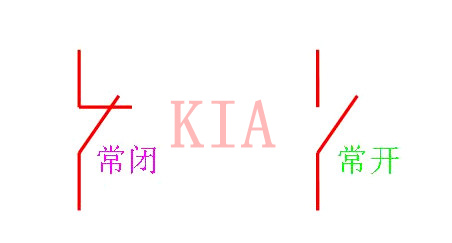

下图就是开关的原理图?？赜谐１蘸统１樟街郑？囊馑际遣徊僮鞯氖焙蛭罚ǘ下罚?，常闭则相反，不操作的时候是闭路（导通）。
9、接插件
常见的接插件有排针，排座，接线柱等，其表现方式差不多。如下图就是Arduino UNO 上的ISCP接口的原理图，他表示一个3*2的插针。
