三端稳压器是具有三只引脚的直流稳压集成电路，用于将输入端的直流电压稳压后输出一定值的直流电压。

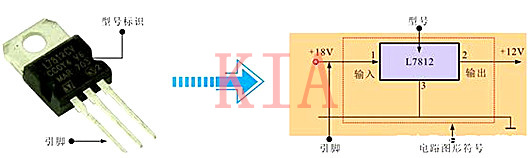

图2-70为典型三端稳压器的外形特点及其标识信息。
电路图形符号标明三端稳压器的稳压参数；引脚由电路图形符号各引脚引出，与电路连通，构成电路；标识信息通常标识三端稳压器的型号、引脚号及连接。
三端稳压器以78系列最为常见。该类三端稳压器的标识含义如图2-71所示。

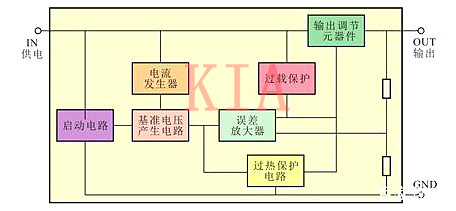

三端稳压器由多个半导体元器件、阻容元器件按照一定的电路关系连接而成。图2-72为三端稳压器的内部结构框图。
电压比较器是通过两个输入端电压值的比较结果决定输出端状态的一种放大器件。
当电压比较器的同相输入端电压高于反相输入端电压时，输出高电平；当反相输入端电压高于同相输入端电压时，输出低电平。

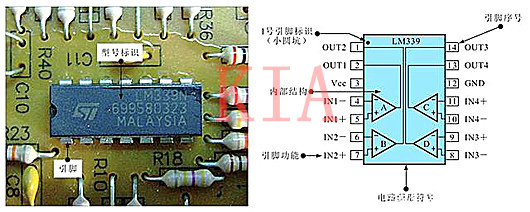

图2-73为典型电压比较器(LM339)的外形特点及其标识信息。
电路图形符号标明电压比较器的引脚功能、引脚序号和内部结构，对照相应电路实物图可以了解电压比较器与外围元器件的连接关系。
音频功率放大器是用于放大音频信号输出功率的集成电路，使扬声器音圈振荡发出声音，在各种影音产品中应用十分广泛。

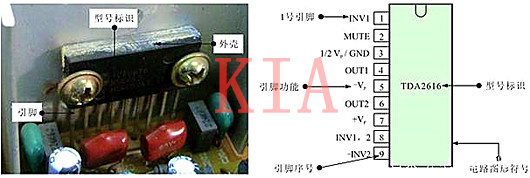

图2-74为典型音频功率放大器(TDA2616)的外形特点及其标识信息。
音频信号处理集成电路可对输入的音频信号进行音调、平衡、音质及声道的切换控制等处理，并由输出端将处理后的音频信号输出，送至后级电路中。音频信号处理集成电路主要应用在各种影音产品中。

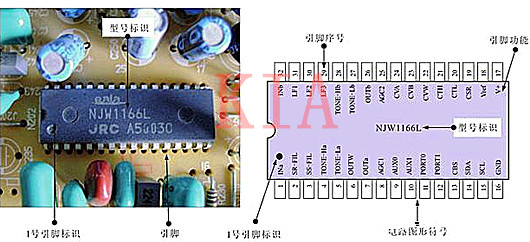

图2-75为典型音频信号处理集成电路(NJW1166L)的外形特点及其标识信息。
图2-75 典型音频信号处理集成电路(NJW1166L)的外形特点及其标识信息
微处理器(CPU)是一种按照程序进行工作，具有分析和判断功能的集成电路。
微处理器集成度较高，引脚数量相对较多，内部集成运算器、控制器、存储器和输入/输出接口电路等，主要用来对人工指令信号进行识别处理，并转换为相应的控制信号输出。

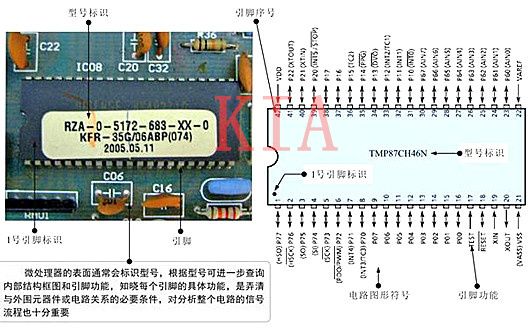

图2-76为典型微处理器(TMP87CH46N)的外形特点及其标识信息。
