共射极放大电路是基本放大电路中最常见的一种，既有电流放大功能，又有电压放大功能，常用于小信号放大电路中。

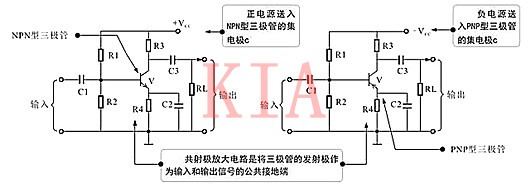

图7-1为最基本的共射极放大电路。
通过电路中的电路图形符号和标识，可了解共射极放大电路的组成，主要是由三极管V，基极偏置电阻R1、R2，集电极负载电阻R3，发射极负反馈电阻R4，耦合电容C1、C3等构成的。

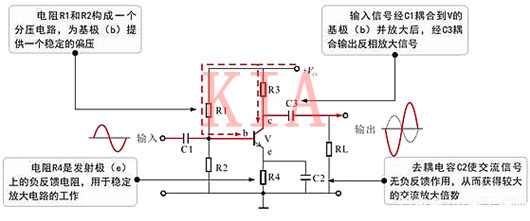

图7-2为共射极放大电路的识图分析
图7-2中，+V CC 是电压源;电阻R1和R2构成一个分压电路，通过分压给基极(b)提供一个稳定的偏压;电阻R3是集电极负载电阻;
交流输出信号经电容C3输出加到负载电阻上;电阻R4是发射极(e)上的负反馈电阻，用于稳定放大电路的工作，阻值越大，放大倍数越小;电容C1是输入耦合电容;
电容C3是输出耦合电容;与电阻R4并联的电容C2是去耦电容，相当于将发射极(e)交流短路，使交流信号无负反馈作用，从而获得较大的交流放大倍数。

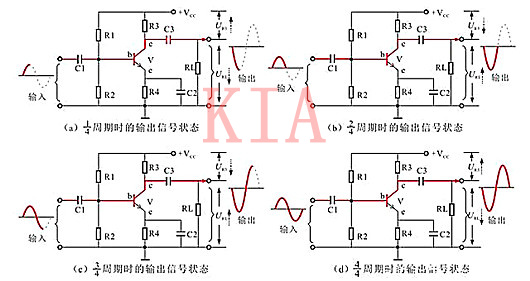

图7-3为共射极放大电路的放大原理。输入信号加到三极管的基极b和发射极e之间，经三极管放大后，在三极管的集电极c和发射极e之间输出反相放大信号。
