电压跟随器的显著特点：输入阻抗高，输出阻抗低。

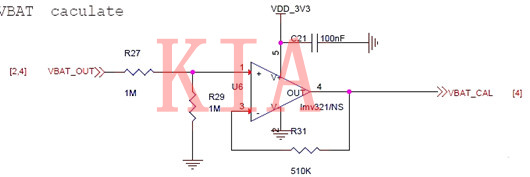

如下所示为利用放大器搭建的电压跟随电路，方便测量电压大小：
此电路目的是测量电池电压，电池电压范围（3~4.2V）分压后最大电压为2.1V 属于3.3V电源电压下的输入范围；（电流检测，参见上图减法器电路接法）
注意电阻R31作为反馈的跟随电阻，为了电路平衡，大小尽量与信号源匹配，用于提高跟随精度减小失调范围；此电路中选用510K。

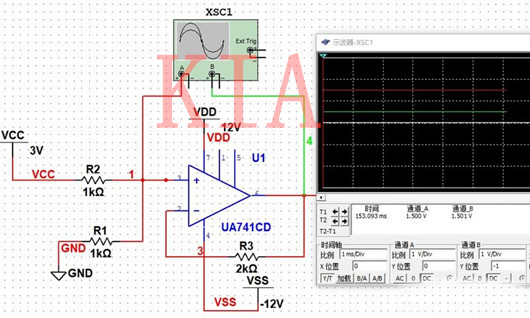

仿真如下：
运放，是运算放大器的简称。运算放大器是用模拟电子器件（如晶体管，场效应管，二极管等）构成的模拟集成电路，
它的特点是有很高的放大倍数和抗干扰能力，因此可以被设计成各种用途的派生电路，如电压比较器、窗口电路、波形发生电路等等，其中也有【电压跟随器】。

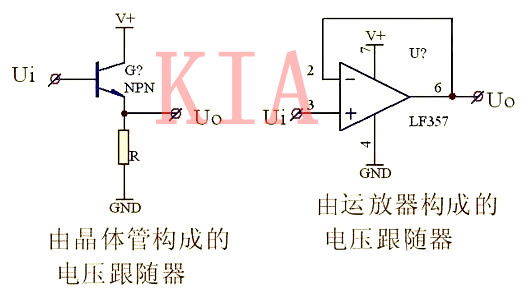

电压跟随器是一种具有100%电压负反馈的放大器电路，其特点是输出电压的幅度和极性都与输入电压相同，所以叫跟随器。典型线路如图所示：
运放跟随器有输入阻抗高，而输出阻抗低的特性，一般来说，输入阻抗可以达到几兆欧姆，而输出阻抗低，通常只有几欧姆，甚至更低。
在电路中，电压跟随器一般做缓冲级（buffer）及隔离级。
因为，电压放大器的输出阻抗一般比较高，通常在几千欧到几十千欧，如果后级的输入阻抗比较小，那么信号就会有相当的部分损耗在前级的输出电阻中。
在这个时候，就需要电压跟随器进行缓冲。起到承上启下的作用。电压跟随器还可以提高输入阻抗，可以大幅度减小输入电容的大小，为应用高品质的电容提供保证。
