蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。
蜂鸣器的用途/作用
蜂鸣器是一种能将音频信号转化为声音信号的发音器件，在家用电器上，在银行、公安的报警系统中，在电子玩具、游戏机中都得到普遍应用。
蜂鸣器主要用于提示或报警，根据设计和用途的不同，能发出音乐声、汽笛声、蜂鸣声、警报声、电铃声等各种不同的声音。
洗衣机中应用的蜂鸣器多发出蜂鸣声，提示用户操作进程。在燃器具中应用的蜂呜器多是发出警报声，向用户发出燃器具在干烧的警告。
作为门铃应用的蜂鸣器多发出“叮咚”声或音乐声，提示有客人来访。在公安、银行、家庭警戒区安装的蜂鸣器多发报警声，若有人进入警戒区，在传感控制作用下，蜂鸣器就会发出报警声。在工厂、学校应用的蜂鸣器，多发出电铃声。
典型的蜂鸣器驱动电路，蜂鸣器驱动电路一般包含：一个三极管、一个蜂鸣器、一个续流二极管、一个滤波电容。
蜂鸣器驱动电路图一

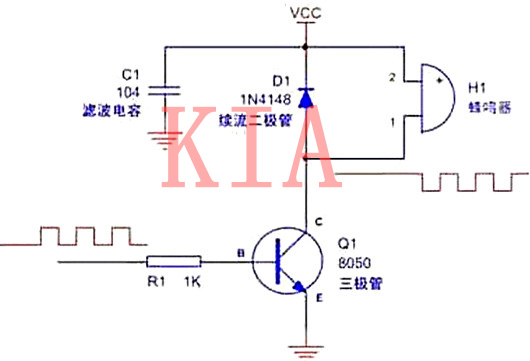

1、蜂鸣器：发声元件，在其两端施加直流电压（有源蜂鸣器）或者方波（无源蜂鸣器）就可以发声，其主要参数是外形尺寸、发声方向、工作电压、工作频率、工作电流、驱动方式（直流方波）等。这些都需要根据需要进行选择。
2、续流二极管：蜂鸣器本质上是一个感性元件，其电流不能瞬变，因此必须有一个续流二极管提供续流。否则，在蜂鸣器两端会产生几十伏的尖峰电压，可能损坏三极管，并干扰整个电路系统的其他部分。
3、滤波电容： 作用是滤波，滤除蜂鸣器电流对其他部分的影响，也可以改善电源的交流阻抗，如果可能，最好是再并联一个220uF的电解电容。
4、三极管：起开关作用，其基极的高电平使三极管饱和导通，使蜂鸣器发声;而基极低电平则使三极管关闭，蜂鸣器停止发声。
蜂鸣器驱动电路图二

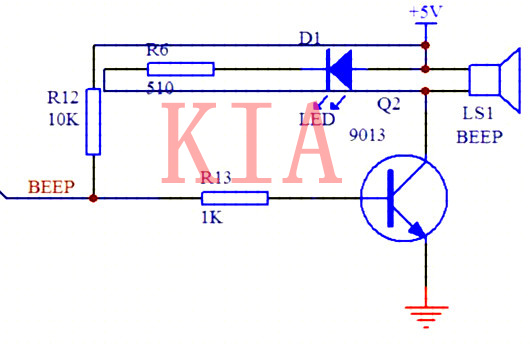

电阻R12是单片机一个引脚的，上拉电阻，由于单片机输出电流小，固添加，上拉电阻增大引脚的电流驱动能力。
R13接在三极管的基极和IO口之间，起到的作用是保护I0口电压过大被烧毁。R6电阻的作用是保护led发光二极管。
三极管9013起到开关作用，其基极的高电平使三极管饱和导通，是蜂鸣器发出报警声音。而基极低电平则使三极管关闭，蜂鸣器停止发生。
蜂鸣器驱动电路图三

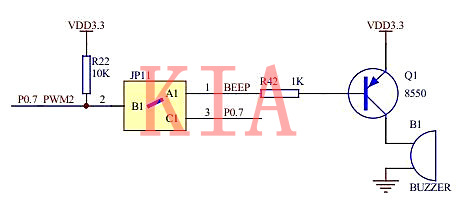

8550驱动蜂鸣器电路分析
如上图所示，因GPIO口输出电流有限，而蜂鸣器在蜂鸣时需要较大的电流，GPIO输出口无法满足要求。而8550最大可提供1A的输出电流，足以驱动蜂鸣器。所以，我们用GPIO口来控制8550的导通与截止，从而来控制蜂鸣器。
当向P0.7写入逻辑1时，P0.7输出高电平（+3.3V），8550的基极电流为0，此时Q1处于截止状态，电源不能加到蜂鸣器的正极上，蜂鸣器不能蜂鸣；
当向P0.7写入逻辑0时，P0.7输入低电平（0V），8550的发射极和基极之间产生电流，此时Q1导通，蜂鸣器开始蜂鸣。
注意：三极管饱和导通的条件：在电路中ce两端电压接近0V且小于eb电压。
