光敏二极管，又叫光电二极管（英语：photodiode ）是一种能够将光根据使用方式，转换成电流或者电压信号的光探测器。
管芯常使用一个具有光敏特征的PN结，对光的变化非常敏感，具有单向导电性，而且光强不同的时候会改变电学特性，因此，可以利用光照强弱来改变电路中的电流。
光敏二极管是将光信号变成电信号的半导体器件。它的核心部分也是一个PN结，和普通二极管相比，在结构上不同的是，为了便于接受入射光照，PN结面积尽量做的大一些，电极面积尽量小些，而且PN结的结深很浅，一般小于1微米。
光敏二极管是在反向电压作用之下工作的。没有光照时，反向电流很?。ㄒ话阈∮?.1微安），称为暗电流。当有光照时，携带能量的光子进入PN结后，把能量传给共价键上的束缚电子，使部分电子挣脱共价键，从而产生电子---空穴对，称为光生载流子。
它们在反向电压作用下参加漂移运动，使反向电流明显变大，光的强度越大，反向电流也越大。这种特性称为“光电导”。光敏二极管在一般照度的光线照射下，所产生的电流叫光电流。如果在外电路上接上负载，负载上就获得了电信号，而且这个电信号随着光的变化而相应变化。

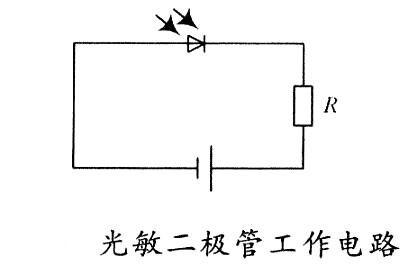

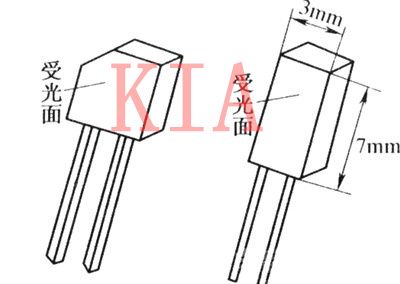

光敏二极管是电子电路中广泛采用的光敏器件。光敏二极管和普通二极管一样具有一个PN结，不同之处是在光敏二极管的外壳上有一个透明的窗口以接收光线照射，实现光电转换，在电路图中文字符号一般为VD。
1、光电压模式
当偏置为 0 时，光敏二极管工作在光电压模式，这时流出光电二极管的电流被抑制，两端电势差积累到一定数值。 (太阳能电池)
2、光电导模式
当工作在这一模式时，光敏二极管常常被反向偏置，急剧的降低了其响应时间，但是噪声不得不增加作为代价。
同时，耗尽层的宽度增加，从而降低了结电容，同样使得响应时间减少。反向偏置会造成微量的电流（饱和电流），这一电流与光电流同向。对于指定的光谱分布，光电流与入射光照度之间呈线性比例关系。
尽管这一模式响应速度快，但是它会引发更大的信号噪声。一个良好 PIN 二极管的泄漏电流很小（小于 1 纳安），因此负载电阻的约翰逊·奈奎斯特噪声（Johnson–Nyquist noise）会造成较大的影响。
光敏二极管的电路图符号为一个三角形，右侧加一条竖线。在电路中常用字母VD来表示。光敏二极管，又叫做光电二极管。
