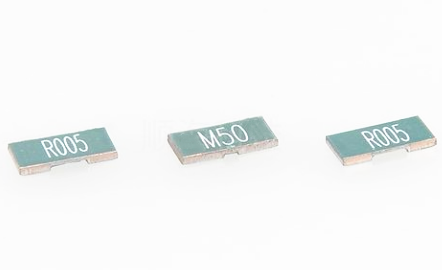

贴片电阻是金属玻璃铀电阻器之一。 是将金属粉和玻璃铀粉混合，用丝网印刷法印刷在基板上的大功率贴片电阻器制的电阻器。
耐潮湿，高温，温度系数小。表面组装技术（SMT）的应用已十分普遍，采用SMT组装的电子产品的比例已超过90%。我国从八十年代起开始应入SMT技术。
伴随着中小型SMT生产线设备的开发设计，SMT的运用范畴在进一步扩张，航空公司、航空航天、仪表设备、数控车床等行业也在选用SMT生产制造各种各样大批量并不大的电子设备或构件。
电阻器在日常生活中一般被称为电阻。 在电路上连接电阻的限流元件，电阻器的电阻值固定的通常是2根导线，可以限制通过与其连接的分支路径的电流的大小。
阻值不能改变的称为固定电阻器。阻值可变的称为电位器或可变电阻器。理想的电阻器是线性的，即通过电阻器的瞬时电流与外加瞬时电压成正比。
用于分压的可变电阻器。裸露的电阻体上压着1~2个可动金属接点。 接点位置决定电阻体的任意一端和接点之间的电阻值。而贴片电阻材料是由哪些材料组成的呢？

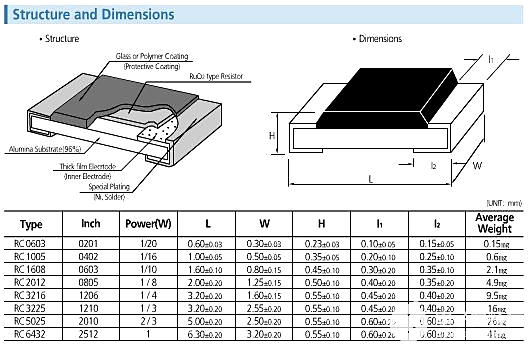

（1）基板（陶瓷基板）
（2）电阻浆（R膏）
（3）背导材料
（4）正导材料及侧导材料（Ag浆）
（5）一次保护玻璃G16.二次保护玻璃G27.Mark标记材料。
Ps：基材是氧化铝，电阻材料是氧化钌
基板：基板材料一般采用的是96%的三氧化二铝陶瓷，除了具有良好的绝缘性之外,还应具备在高温下的优良导热性、以及好的机械强度等特征。当然基板还必须要平整、划线准确，以确保电阻和电极浆料能印刷到位。
电阻膜：用电阻浆料(有一定电阻率的)印刷到陶瓷基板上,然后再烧结而成.电阻浆料一般是用的二氧化钌。
保护膜：保护膜是覆盖在电阻膜之上的,它的作用是为了保护电阻体。一来起到机械保护作用，二来使电阻体的表面有绝缘性,避免电阻与邻近导体接触而发生故障。
在电镀中间电极的过程中,也可以防止电镀液因对电阻膜的侵蚀而导致电阻性能下降。保护膜一般是用低熔点的玻璃浆料烧结而成。
电极：为了让电阻有良好的可焊性和可靠性,一般电极有三层结构即内中外层。
内层是连接电阻体的。中间层是镀镍层又称阻挡层，它的作用是提高电阻的耐热性,缓冲焊接时的热冲击。
外层是锡铅层又被叫做可焊层，用锡铅系合金电镀而成的，它的作用是使电极有良好的可焊性并且延长电极的寿命。
