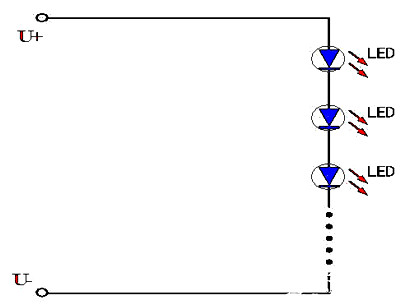

一、串联方式
这种串联连接的方式电路比较简单，首尾连接在一起，LED工作时流过的电流一致很好，由于LED属于电流型器件，因此基本可以保证每个LED的发光强度一致。采取这种LED连接方式的电路简单、连接方便。
但是也有一个致命的缺点，那就是当其中一个LED发生开路故障时，将造成整个LED灯串的熄灭，影响了使用的可靠性，这就需要保证每个LED的质量过硬，这样可靠性也就相应的提高。
如果采用LED恒压驱动电源来驱动LED，那么当某一个LED短路时候就会导致电路电流增大，当达到一定值时候LED就会损坏，从而导致后面的LED全部损坏，
但是如果采用LED恒流驱动电源来驱动LED，当某一个LED发生短路时候电流基本保持不变，对后面的LED没有影响。不管哪一种方式驱动，一旦某个LED发生开路时候，整个电路都不会被点亮。

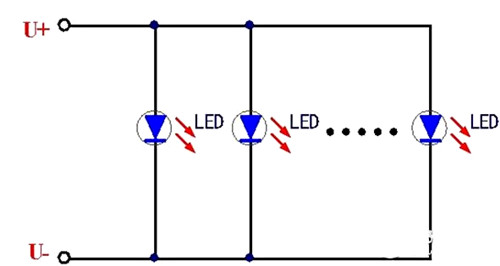

二、并联方式
并联方式特点是LED首尾并联连接，工作时每个LED上承受的电压相等。但是电流不一定相等，即使是同一种型号、同一种规格批次的LED也是如此，这是由于生产制造工艺等原因导致。
因此，每个LED电流分配的不均可能使电流过大的LED寿命相对于其他的LED有损下降，久而久之容易烧坏。这种并联连接方式电路较为简单，但是可靠性也不高，特别LED数量较多情况下发生故障可能性更高。
并联连接的方式所需要的电压较低，但是由于每个LED的正向压降不一样，导致每只LED的亮度不同，另外如果一只LED短路，那么整个电路会短路，其余LED都不能正常工作对于某一个LED断路，
如果使用恒流驱动，则分配到余下的LED的电流会增大，进而可能导致余下的LED损坏，但是采用恒压驱动就不会影响整个LED电路的正常工作。

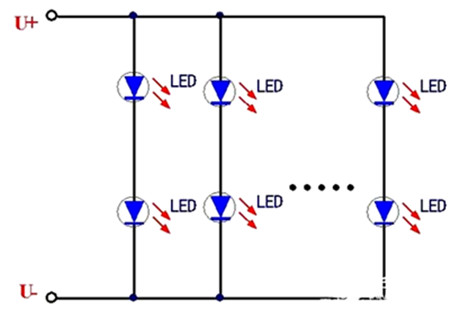

三、混联方式
混联就是采用串联和并联方式混合，先将几只LED串联，然后并联在一起接在LED驱动电源两端，在LED基本一致性情况下，采用这样的连接方式使得所有支路的电压基本相等，每一支路上流过的电流也基本一致。
采用混联方式主要是应用在LED数量较多情况下，因为这种方式保证每分支中的LED故障最多只影响本分支的正常发光，比单纯的串联、并联形式提高了可靠性。
目前很多大功率的LED灯具普遍采用的是这种方式，达到很实用的效果。

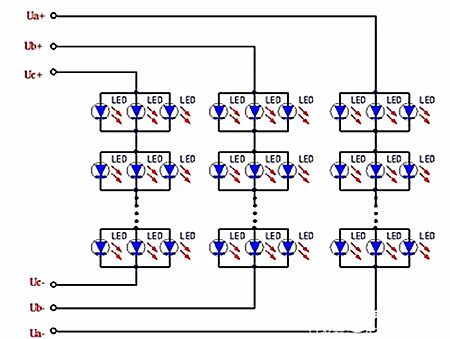

四、阵列方式
阵列方式主要构成形式是：分支以3个LED为一组，分别接入驱动器输出的Ua，Ub，Uc输出端。
当一分支中的3个LED都正常时，3个LED同时发光；一旦其中有一个或两个LED失效开路时，可以保证至少有一个LED的正常工作。
这样一来就能够大大地提高了每组LED发光的可靠性，也就能够提高整个LED发光的总体可靠性。采用这种方式需要多组输入电源，目的是为了提高LED工作的可靠性，降低整体电路故障发生率。
