输入、输出滤波器有何区别？详解-KIA MOS管
信息来源：本站 日期：2021-05-21

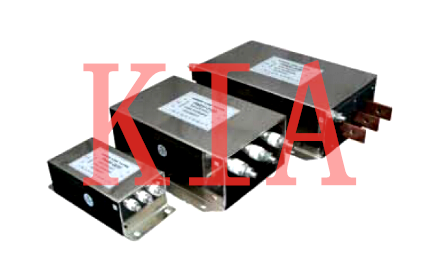

输入滤波器是“变频器输入端专用型滤波器”的简称。
输入滤波器一般安装在电源与变频器输入电源线之间，主要用于抑制变频器产生的传导干扰和辐射干扰，同时具备共模和差模抑制能力。
输入滤波器主要用于对电磁环境要求较高的场合，防止变频器工作时，变频器输入端对电网和其它设备产生的干扰。
1.电源对其它设备有明显的干扰（干扰、过压）；
2.电源相间电压不平衡》额定电压的1.8%；
3.阻抗极低的线路（动力变压器为变频器额定值的10倍多）；
4.在一条线路上为减小线电流而安装的大量变频器；
5.输入电抗器使用cosφ（功率因数）校正电容或功率因数校正单元。
现代电网中谐波污染已经越来越严重的影响着电网的电能质量。造成其谐波污染的主要原因有非线性负载、电力电子设备的应用及变压器等设备过电压而造成的饱和失真。

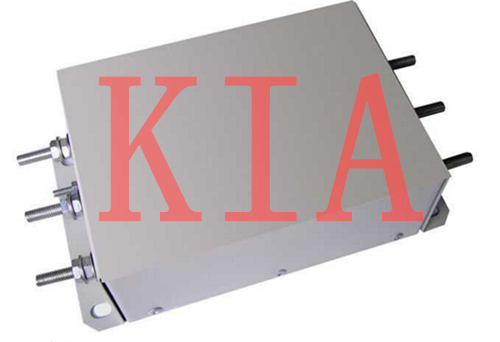

输出滤波器，又名“出线滤波器”，是“变频器专用型输出滤波器”的简称。
输出滤波器安装于变频器的电力输出线与电机之间，不但能有效滤除变频器输出电流中的高次谐波，减小由高频谐波引起的附加转矩，降低电机温升及电机运行噪音，而且能有效抑制变频器的输出侧的浪涌电压，保护电机，提高变频调速系统的功率因数。
1.额定电压：250V/440V；690V/1140V（可定做不同等级电压）
2.工作频率：0～120（Hz）
3.耐电压测试（1分钟）：线-地2250VDC，线-线1500VDC
4.温度范围：-25～85（℃）
5.绝缘电阻：线-地（300A以下）≥1500M（欧）
6.开关频率：Fmax=60KHz7.Dv/Dt抑制，过电压抑制，减少变频器电磁干扰
7.电流量大，工作电流从1～1600（A）
8.减少变频器以及马达线圈损耗，用于变频器输出滤波器
9.输出滤波器采用高品质元件，确保使用稳定，安全
1．线圈的匝数不同
变频器输入电流中，高次谐波分量的频率并不很高，故输入滤波器线圈的匝数稍多；而输出电流中高次谐波分量的频率较高，等于载波频率，故输出滤波器线圈的匝数可略少。
2．附加电路不同

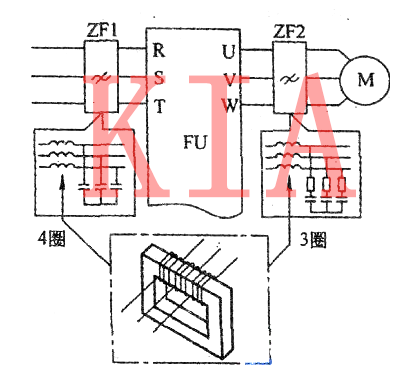

为了提高滤波效果，各生产厂家往往在线圈两端加接电容器。但输出滤波器中，靠近变频器侧是不允许接电容器的。在电动机侧，即使接入电容器时，也应串入限流电阻，如下图所示。
所以，输出滤波器在接线时，必须注意不能把变频器侧和电动机侧接反。
