在电源的设计中，由于MOS管处于频繁的开关状态，会产生较多的热量，导致mos管温度的升高，而温度对mos管能否正常工作有很大的影响。
因此散热设计是电源设计的重要的容。为了将开关管产生的热量及时散发出去，不仅需要散热器的选材和结构，散热器和开关管之间的填充材料（导热），也需要将开关管和散热器固定的足够牢固，这样就能保证开关管和散热器之间的热阻尽可能小。
压条的作用：固定开关管，桥堆；
因此需要压条具有：
1）良好的强度和刚度；
2）一定的耐腐蚀性能。
选材：
推荐：45钢；（含碳量0.45%，中碳钢，较好的强度和硬度）；
不推荐：冷轧钢板和Q235。
表面处理：镀镍，镀彩锌，镀蓝锌，镀白锌（推荐采用前两种方式，后两种耐腐蚀性较差）；
备注：
45钢的化学成分：
含碳(C)量是0.42~0.50%，
Si含量为0.17~0.37%
Mn含量0.50~0.80%
Cr含量≤0.25%
Ni含量≤0.30%
Cu含量≤0.25%。

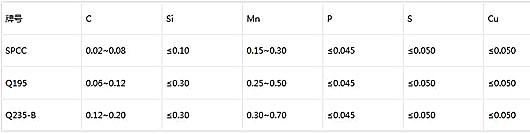

1）关于冷轧钢板和Q235（含碳量小于0.22%，属于低碳钢，强度较低，容易变形）
Q235普通碳素结构钢又称作A3钢。
Q235的化学组成:
Q235A级含C≤0.22% Mns1.4% Si≤0.35%S≤0.050 P≤0.045
Q235B级含C≤0.20% Mns1 4% Si≤0.35% S≤0.045 P≤0.045(经需方同意,碳含量可不大于0.22%)
Q235C级含C≤0.17% Mns1.4% Si≤0.35% S≤0.040 P≤0.040
Q235D级含C≤0.17% Mns1.4% Si≤0.35% S s≤0.035 P≤0.035
普通碳素结构钢-普板是一种钢材的材质。
Q代表的是这种材质的屈服极限,后面的235 ,就是指这种材质的屈服值,在235MPa左右。并会随着材质的厚度的增加而使其屈服值减小,由于含碳适中,综合性能较好，强度、塑性和焊接等性能得到较好配合,用途最广泛。
完整表示方法为:
Q235--质量等级符号:脱氧方法符号质量等级分A、B、 C、 D、E,依次以A级质量较差, D级质量最高。
脱氧方法符号为F、b、Z和TZ ,分别表示沸腾钢、半镇静钢、镇静钢和特殊镇静钢,但在牌号表示方法中, Z和TZ的符号可以省略。
Q235A , Q235B , Q235C , Q235D不同等级所代表的,主要是冲击的温度有所不同而已。
A指不做冲击, B在20度以上, C在0度以上, D-20度以上, A到E所不同的,指的是它们性能中冲击温度的不同。
分别为:Q235A级,是不作冲击韧性试验要求;Q235B级,是作常温(20°C)冲击韧性试验;Q235C级,是作0°C冲击韧性试验;Q235D级,是作-20°C冲击韧性试验。
冲击韧性试验采用夏比V形缺口试件。冲击韧性指标为Akv。对上述B、C、 D级钢在其各自不同温度要求下,都要求达到Akv≥27J。在不同的冲击温度,冲击的数值也有所不同。
冷轧钢板:含碳量低,有一定的硬度,但是强度较低,容易变形。
