熟练掌握“阻抗的串联等效”、“阻抗的并联等效”以及“基本元器件的阻抗计算”。电路分析就会变得非常简单。如上三种分析手段，可比拟为“三板斧”。
“三板斧”的具体内容如下：
1. 电路中多个阻抗串联起来后，电路的整体阻抗等于各个阻抗值相加。
2. 电路中多个阻抗并联起来后，电路的整体阻抗的倒数等于各个阻抗值的倒数相加。
3. 电阻的阻抗是基本规格之一，阻抗值为R。
电容和电感的阻抗值随着交流电的频率而发生变化，电容的阻抗公式为：
“三板斧”原理可以帮助我们分析很多实际工程中遇到的问题，例如实际工程模型中电阻器件、电容器件、电感器件的实际阻抗曲线分析。
实际工程中的电阻模型分析：

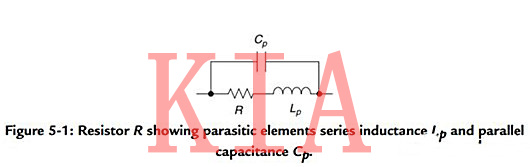

在电阻的生产工艺中，或多或少地会引入寄生电感还有寄生电容，导致电阻的等效阻抗模型如下：
可以看到，实际模型由电阻和寄生电感先串联后，再与寄生电容并联而成。运用三板斧原则，可以计算出实际阻抗Rs为：

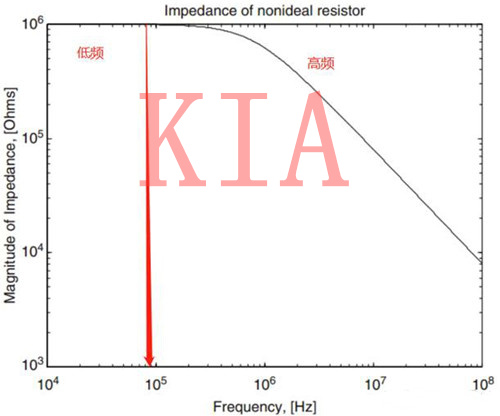

解出Rs后，即为实际电阻的等效阻抗也会随着频率的变化而变化：
实际工程中的电容模型分析：

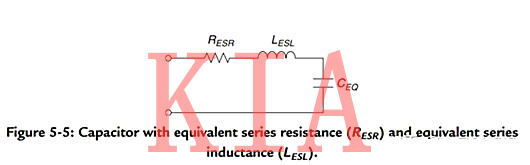

在电容的生产工艺中，或多或少地会引入寄生电感还有寄生电阻，导致电容的等效阻抗模型如下：
可以看到，实际模型由寄生电阻、寄生电感、电容三者串联而成。运用三板斧原则，可以计算出实际阻抗Rs为：

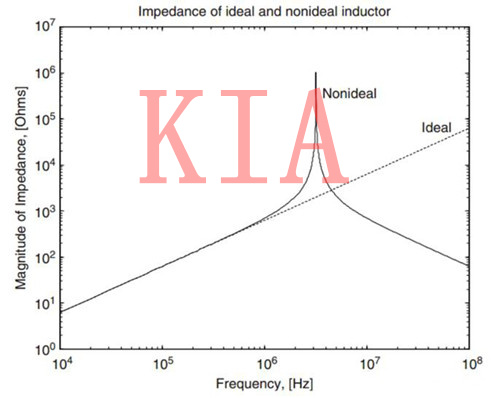

解出Rs后，即为实际电感的等效阻抗也会随着频率的变化而变化：
理论上，只要运用好“三板斧”原则，可以对任何电阻、电容、电感组成的电路进行理论分析。如LC滤波电路，RC延时电路。
