1500V?3A 变频器 KNX42150A 1500V?3A参数附件-KIA MOS管
信息来源：本站 日期：2020-09-29
1.产品特点
高速开关
RDS(ON),typ. =6.5Ω@V GS =10V
全隔离塑料包装
2.应用
交换应用

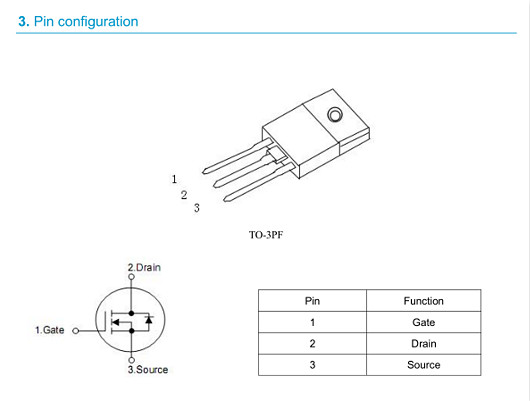

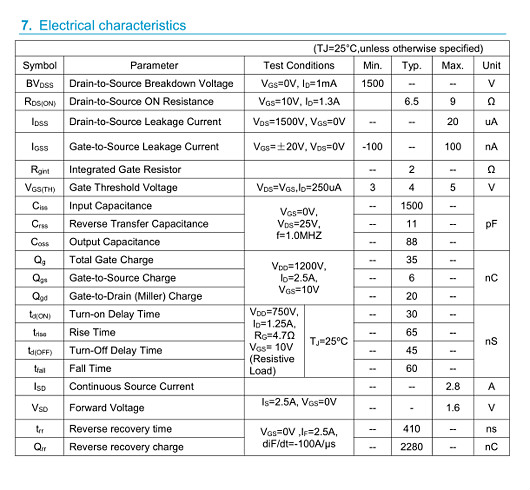

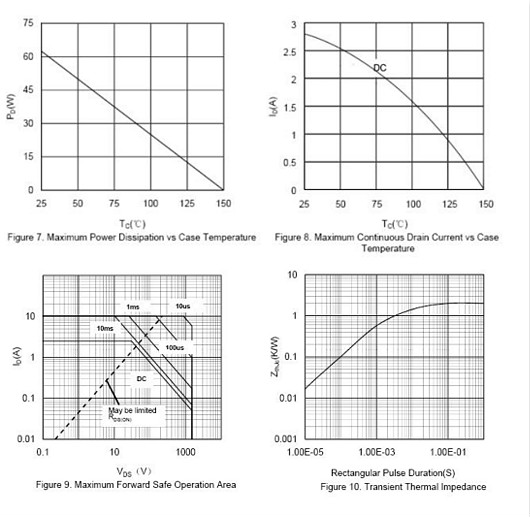

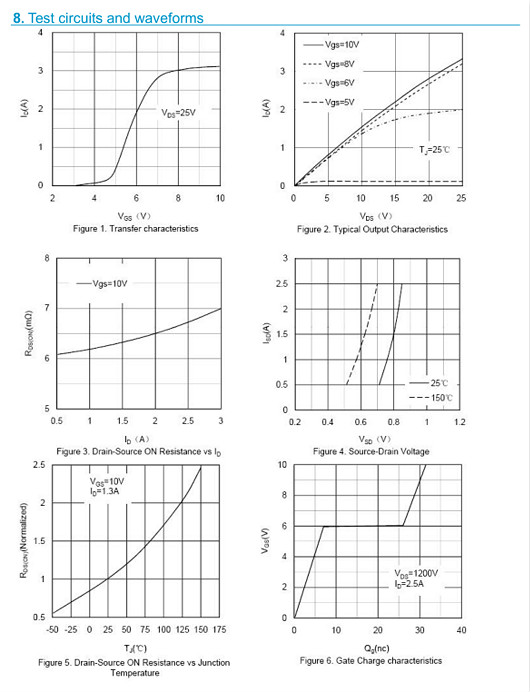

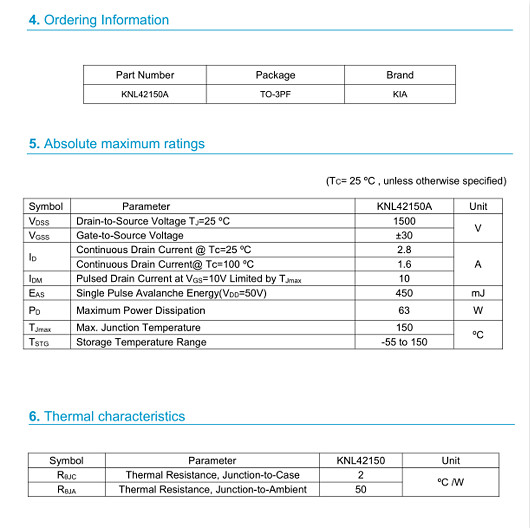

1.开启电压VT
开启电压（又称阈值电压）：使得源极S和漏极D之间开始形成导电沟道所需的栅极电压；
标准的N沟道MOS管，VT约为3～6V；
通过工艺上的改进，可以使MOS管的VT值降到2～3V。
2. 直流输入电阻RGS
即在栅源极之间加的电压与栅极电流之比
这一特性有时以流过栅极的栅流表示
MOS管的RGS可以很容易地超过1010Ω。
3. 漏源击穿电压BVDS
在VGS=0（增强型）的条件下 ，在增加漏源电压过程中使ID开始剧增时的VDS称为漏源击穿电压BVDS
ID剧增的原因有下列两个方面：
（1）漏极附近耗尽层的雪崩击穿
（2）漏源极间的穿通击穿
有些MOS管中，其沟道长度较短，不断增加VDS会使漏区的耗尽层一直扩展到源区，使沟道长度为零，即产生漏源间的穿通，穿通后，源区中的多数载流子，将直接受耗尽层电场的吸引，到达漏区，产生大的ID
4. 栅源击穿电压BVGS
在增加栅源电压过程中，使栅极电流IG由零开始剧增时的VGS，称为栅源击穿电压BVGS。
5. 低频跨导gm
在VDS为某一固定数值的条件下 ，漏极电流的微变量和引起这个变化的栅源电压微变量之比称为跨导
gm反映了栅源电压对漏极电流的控制能力
是表征MOS管放大能力的一个重要参数
一般在十分之几至几mA/V的范围内
6. 导通电阻RON 1500V3A参数 变频器
导通电阻RON说明了VDS对ID的影响 ，是漏极特性某一点切线的斜率的倒数
在饱和区，ID几乎不随VDS改变，RON的数值很大 ，一般在几十千欧到几百千欧之间
由于在数字电路中 ，MOS管导通时经常工作在VDS=0的状态下，所以这时的导通电阻RON可用原点的RON来近似
对一般的MOS管而言，RON的数值在几百欧以内
7. 极间电容
三个电极之间都存在着极间电容：栅源电容CGS 、栅漏电容CGD和漏源电容CDS
CGS和CGD约为1～3pF
CDS约在0.1～1pF之间
8. 低频噪声系数NF
噪声是由管子内部载流子运动的不规则性所引起的
由于它的存在，就使一个放大器即便在没有信号输人时，在输出端也出现不规则的电压或电流变化
噪声性能的大小通常用噪声系数NF来表示，它的单位为分贝（dB）
这个数值越小，代表管子所产生的噪声越小
低频噪声系数是在低频范围内测出的噪声系数
场效应管的噪声系数约为几个分贝，它比双极性三极管的要小
