常用电感
固定电感

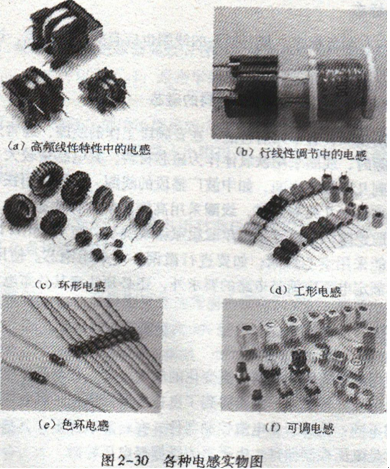

将跨导线绕在绝缘骨架上，就构成了线圈。线圈有空磁驱动芯片的线圈。线圈的线匝组合称为绕组，绕组形式有单层和多层之分，单层绕组有间绕和密绕两种形式．多层绕组有分层平绕、乱绕、蜂房式绕等形式。各种电感实物如图2—30所示。
(1)小型固定MOS电感线圈是将线圈绕制在软磁铁氧体的基体上构成的．汶样能获得比空心、、线圈更大的电感量和较大的Q值。它一般有立式和卧式两种，外表涂有环氧树脂或其他材料作为保护层。由于其具有质量轻、体积小、安装方便等优点，所以被广泛应存在电视机收录机等的滤波、陷波、扼流、振荡、延迟等电路中。
(2)高频天线线圈，其骨架一般采用纸管或塑料，用多股丝漆包线绕制成。
(3)偏转线圈。黑白电视机的偏转线圈由两组线圈、铁氧体磁环和中心位置调节片等组成。为了在显像管的荧光屏上显示图像，就要使电子束沿着荧光屏进行扫描。偏转线圈就是利用磁场产生的力使电子束偏转的，其中行偏转使得电子束沿水平方向运动，场偏转又使
得电子元件柬沿垂直方向运动，结果在荧光屏上就形成了长方形的光栅。
可变电感
线圈MOS元件电感量的变化可分为跳跃式和平滑式两种。例如，电视机的谐振选台所用的电感线圈，就可将一个线圈引出数个抽头，以供接收不同频道的电视信号，这种引出抽头改变．感量的方法使得电感量呈跳跃式，因此这种电感线圈也称为跳跃式线圈。在需要平滑均改变电感值时，有以下三种方法：
(1)通过调节线圈巾磁芯或铜芯的相对位置改变线电感量；
(2)通过滑动在线圈触点~f位置来改变线圈匝数，从而改变电感量；
(3)将两个串联线圈的相位置进行均匀改变以实现互感量的改变，从使线圈的总电值随着变化。
