电子分析:MOS管击穿是什么原因
信息来源：本站 日期：2017-04-18

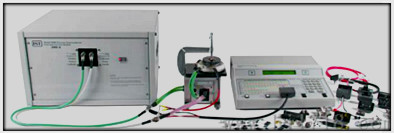

静电放电形成的是短时大电流，放电脉冲的时间常数远小于器件散热的时间常数。因此，当静电放电电流通过面积很小的pn结或肖特基结时，将产生很大的瞬间功率密度，形成局部过热，有可能使局部结温达到甚至超过材料的本征温度（如硅的熔点1415℃），使结区局部或多处熔化导致pn结短路，器件彻底失效。这种失效的发生与否，主要取决于器件内部区域的功率密度，功率密度越小，说明器件越不易受到损伤。

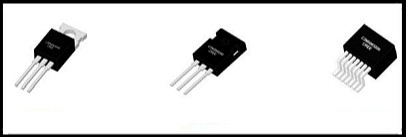

反偏pn结比正偏pn结更容易发生热致失效，在反偏条件下使结损坏所需要的能量只有正偏条件下的十分之一左右。这是因为反偏时，大部分功率消耗在结区中心，而正偏时，则多消耗在结区外的体电阻上。对于双极器件，通常发射结的面积比其它结的面积都小，而且结面也比其它结更靠近表面，所以常常观察到的是发射结的退化。此外，击穿电压高于100V或漏电流小于1nA的pn结（如JFET的栅结），比类似尺寸的常规pn结对静电放电更加敏感。
静电的基本物理特征为：有吸引或排斥的力量;有电场存在，与大地有电位差;会产生放电电流。这三种情形会对电子元件造成以下影响：
1.元件吸附灰尘，改变线路间的阻抗，影响元件的功能和寿命。
2.因电场或电流破坏元件绝缘层和导体，使元件不能工作(完全破坏)。
3.因瞬间的电场软击穿或电流产生过热，使元件受伤，虽然仍能工作，但是寿命受损。
上述这三种情况中，如果元件完全破坏，必能在生产及品质测试中被察觉而排除，影响较少。如果元件轻微受损，在正常测试中不易被发现，在这种情形下，?；嵋蚓啻渭庸?，甚至已在使用时，才被发现破坏，不但检查不易，而且损失亦难以预测。静电对电子元件产生的危害不亚于严重火灾和爆炸事故的损失.
