SOT-89封装尺寸及外观图详情-SOT-89三端稳压管型号表大全-KIA MOS管
信息来源：本站 日期：2019-05-05
本文主要介绍SOT-89封装及三端稳压管型号表大全，MOSFET芯片在制作完成之后,需要给MOSFET芯片加上一个外壳,即MOS管封装。MOSFET芯片的外壳具有支撑、保护、冷却的作用,同时还为芯片提供电气连接和隔离,以便MOSFET器件与其它元件构成完整的电路。
按照安装在PCB 方式来区分,MOS管封装主要有两大类:插入式(Through Hole)和表面贴装式(Surface Mount)。插入式就是MOSFET的管脚穿过PCB的安装孔焊接在PCB上。
MOS管作为开关管，已经是开关电源领域的绝对主力器件。它具备输入端基本不取电流或电流极小，具有输入阻抗高、噪声低、热稳定性好、制造工艺简单等特点，在大规模和超大规模集成电路中被应用。而因为元件小巧，无法将MOS管属性详细地刻画到产品上，比如极性、封装形式、脚位排列等。

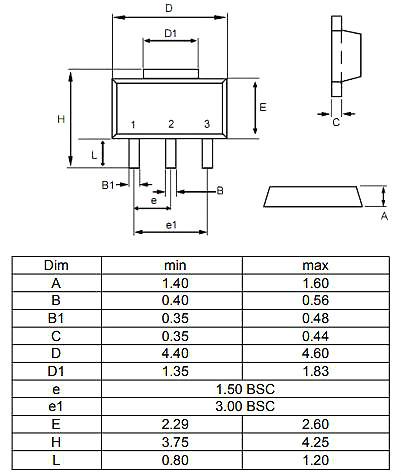

（一）SOT-89封装尺寸图
（二）SOT-89外观图
以下是SOT-89封装三端稳压管型号大全表
|
Part Number |
Maximum Ratings |
Vout（V） |
|||
|
VIN（V） |
IOUT（mA） |
Min |
Typ |
Max |
|
|
KIA78L05 |
30 |
100 |
4.8 |
5 |
5.2 |
|
KIA78L05FS |
30 |
200 |
4.82 |
5 |
5.17 |
|
KIA78L06 |
30 |
100 |
5.76 |
6 |
6.24 |
|
KIA78L08 |
30 |
100 |
7.68 |
8 |
8.32 |
|
KIA78L09 |
30 |
100 |
8.64 |
9 |
9.36 |
|
KIA78L10 |
30 |
100 |
9.6 |
10 |
10.4 |
|
KIA78L12 |
30 |
100 |
11.52 |
12 |
12.48 |
|
KIA78L15 |
30 |
100 |
14.4 |
15 |
15.6 |
|
KIA78L18 |
30 |
100 |
17.28 |
18 |
18.72 |
|
KIA78L24 |
40 |
100 |
23.04 |
24 |
24.96 |
|
KIA79L05 |
-35 |
100 |
-4.8 |
-5 |
-5.2 |
|
KIA79L06 |
-35 |
100 |
-5.76 |
-6 |
-6.24 |
|
KIA79L08 |
-35 |
100 |
-7.68 |
-8 |
-8.32 |
|
KAI79L09 |
-35 |
100 |
-8.64 |
-9 |
-9.36 |
|
KIA79L10 |
-35 |
100 |
-9.6 |
-10 |
-10.4 |
|
KIA79L12 |
-35 |
100 |
-11.52 |
-12 |
-12.48 |
|
KIA79L15 |
-35 |
100 |
-14.4 |
-15 |
-15.6 |
|
KIA79L18 |
-35 |
100 |
-17.28 |
-18 |
-18.72 |
|
KAI79L24 |
-40 |
100 |
-23.04 |
-24 |
-24.96 |
|
KIA431 |
36 |
100 |
2.487 |
2.5 |
2.513 |
